Écrire un pass de transpilation personnalisé
Versions des packages
Le code de cette page a été développé avec les dépendances suivantes. Nous recommandons d'utiliser ces versions ou des versions plus récentes.
qiskit[all]~=2.3.0
Le SDK Qiskit te permet de créer des passes de transpilation personnalisées et de les exécuter dans l'objet PassManager ou de les ajouter à un StagedPassManager. Nous allons ici montrer comment écrire un pass de transpilation, en se concentrant sur la construction d'un pass qui effectue le Pauli twirling sur les portes quantiques bruitées d'un circuit quantique. Cet exemple utilise le DAG, qui est l'objet manipulé par le type de pass TransformationPass.
# Added by doQumentation — required packages for this notebook
!pip install -q numpy qiskit
Contexte : représentation en DAG
Avant de construire un pass, il est important de présenter la représentation interne des circuits quantiques dans Qiskit : le graphe acyclique dirigé (DAG) (voir ce tutoriel pour une vue d'ensemble). Pour suivre ces étapes, installe la bibliothèque graphviz pour les fonctions de visualisation du DAG.
Dans Qiskit, au sein des étapes de transpilation, les circuits sont représentés à l'aide d'un DAG. En général, un DAG est composé de sommets (également appelés « nœuds ») et d'arêtes dirigées qui relient des paires de sommets dans une orientation particulière. Cette représentation est stockée sous forme d'objets qiskit.dagcircuit.DAGCircuit composés d'objets DagNode individuels. L'avantage de cette représentation par rapport à une simple liste de portes (c'est-à-dire une netlist) est que le flux d'informations entre les opérations est explicite, ce qui facilite la prise de décisions de transformation.
Cet exemple illustre le DAG en créant un circuit simple qui prépare un état de Bell et applique une rotation en fonction du résultat de la mesure.
from qiskit import QuantumRegister, ClassicalRegister, QuantumCircuit
import numpy as np
qr = QuantumRegister(3, 'qr')
cr = ClassicalRegister(3, 'cr')
qc = QuantumCircuit(qr, cr)
qc.h(qr[0])
qc.cx(qr[0], qr[1])
qc.measure(qr[0], cr[0])
qc.rz(np.pi/2, qr[1]).c_if(cr, 2)
qc.draw(output='mpl')

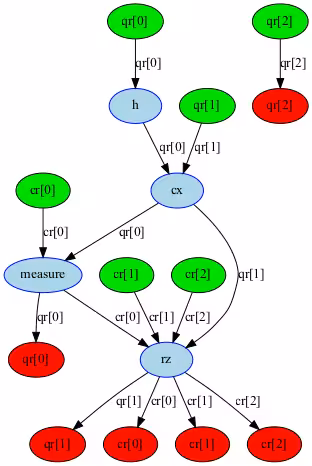

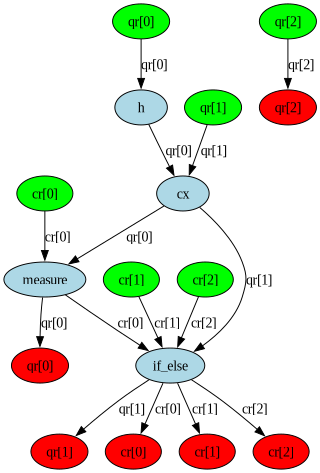

Utilise la fonction qiskit.tools.visualization.dag_drawer() pour visualiser le DAG de ce circuit. Il existe trois types de nœuds : les nœuds qubit/clbit (en vert), les nœuds d'opération (en bleu) et les nœuds de sortie (en rouge). Chaque arête représente le flux de données (ou la dépendance) entre deux nœuds.
from qiskit.converters import circuit_to_dag
from qiskit.tools.visualization import dag_drawer
dag = circuit_to_dag(qc)
dag_drawer(dag)
Passes de transpilation
Les passes de transpilation sont classées soit en AnalysisPass soit en TransformationPass. Les passes travaillent en général avec le DAG et le property_set, un objet de type dictionnaire permettant de stocker les propriétés déterminées par les passes d'analyse. Les passes d'analyse travaillent à la fois avec le DAG et son property_set. Elles ne peuvent pas modifier le DAG, mais peuvent modifier le property_set. Cela contraste avec les passes de transformation, qui modifient le DAG et peuvent lire (mais pas écrire dans) le property_set. Par exemple, les passes de transformation traduisent un circuit vers son ISA ou effectuent des passes de routage pour insérer des portes SWAP là où c'est nécessaire.
Créer un pass de transpilation PauliTwirl
L'exemple suivant construit un pass de transpilation qui ajoute des Pauli twirls. Le Pauli twirling est une stratégie de suppression des erreurs qui randomise la façon dont les qubits sont soumis aux canaux bruités — que l'on considère ici être les portes à deux qubits (car elles sont bien plus sujettes aux erreurs que les portes à un qubit). Les Pauli twirls n'affectent pas le fonctionnement des portes à deux qubits. Ils sont choisis de telle sorte que ceux appliqués avant la porte à deux qubits (à gauche) soient compensés par ceux appliqués après (à droite). En ce sens, les opérations à deux qubits sont identiques, mais la façon dont elles sont réalisées diffère. Un des avantages du Pauli twirling est qu'il transforme les erreurs cohérentes en erreurs stochastiques, qui peuvent être réduites par une moyenne sur davantage de répétitions.
Les passes de transpilation agissent sur le DAG, donc la méthode importante à redéfinir est .run(), qui prend le DAG en entrée. L'initialisation des paires de Paulis comme indiqué préserve le fonctionnement de chaque porte à deux qubits. Cela est réalisé à l'aide de la méthode auxiliaire build_twirl_set, qui parcourt chaque Pauli à deux qubits (obtenu depuis pauli_basis(2)) et trouve l'autre Pauli qui préserve l'opération.
À partir du DAG, utilise la méthode op_nodes() pour obtenir tous ses nœuds. Le DAG peut aussi être utilisé pour collecter des séquences d'exécution (runs), c'est-à-dire des suites de nœuds s'exécutant sans interruption sur un qubit. Ces séquences peuvent être collectées comme des runs à un qubit avec collect_1q_runs, à deux qubits avec collect_2q_runs, ou des runs de nœuds dont les noms d'instructions figurent dans une liste avec collect_runs. Le DAGCircuit dispose de nombreuses méthodes pour rechercher et parcourir un graphe. Une méthode couramment utilisée est topological_op_nodes, qui fournit les nœuds dans un ordre de dépendance. D'autres méthodes comme bfs_successors sont principalement utilisées pour déterminer comment les nœuds interagissent avec les opérations suivantes dans un DAG.
Dans l'exemple, on souhaite remplacer chaque nœud, représentant une instruction, par un sous-circuit construit comme un mini DAG. Le mini DAG se voit ajouter un registre quantique à deux qubits. Les opérations sont ajoutées au mini DAG via apply_operation_back, qui place l'Instruction en sortie du mini DAG (alors que apply_operation_front la placerait en entrée). Le nœud est ensuite remplacé par le mini DAG à l'aide de substitute_node_with_dag, et le processus se répète pour chaque instance de CXGate et ECRGate dans le DAG (correspondant aux portes de base à deux qubits sur les backends IBM®).
from qiskit.dagcircuit import DAGCircuit
from qiskit.circuit import QuantumCircuit, QuantumRegister, Gate
from qiskit.circuit.library import CXGate, ECRGate
from qiskit.transpiler import PassManager
from qiskit.transpiler.basepasses import TransformationPass
from qiskit.quantum_info import Operator, pauli_basis
import numpy as np
from typing import Iterable, Optional
class PauliTwirl(TransformationPass):
"""Add Pauli twirls to two-qubit gates."""
def __init__(
self,
gates_to_twirl: Optional[Iterable[Gate]] = None,
):
"""
Args:
gates_to_twirl: Names of gates to twirl. The default behavior is to twirl all
two-qubit basis gates, `cx` and `ecr` for IBM backends.
"""
if gates_to_twirl is None:
gates_to_twirl = [CXGate(), ECRGate()]
self.gates_to_twirl = gates_to_twirl
self.build_twirl_set()
super().__init__()
def build_twirl_set(self):
"""
Build a set of Paulis to twirl for each gate and store internally as .twirl_set.
"""
self.twirl_set = {}
# iterate through gates to be twirled
for twirl_gate in self.gates_to_twirl:
twirl_list = []
# iterate through Paulis on left of gate to twirl
for pauli_left in pauli_basis(2):
# iterate through Paulis on right of gate to twirl
for pauli_right in pauli_basis(2):
# save pairs that produce identical operation as gate to twirl
if (Operator(pauli_left) @ Operator(twirl_gate)).equiv(
Operator(twirl_gate) @ pauli_right
):
twirl_list.append((pauli_left, pauli_right))
self.twirl_set[twirl_gate.name] = twirl_list
def run(
self,
dag: DAGCircuit,
) -> DAGCircuit:
# collect all nodes in DAG and proceed if it is to be twirled
twirling_gate_classes = tuple(
gate.base_class for gate in self.gates_to_twirl
)
for node in dag.op_nodes():
if not isinstance(node.op, twirling_gate_classes):
continue
# random integer to select Pauli twirl pair
pauli_index = np.random.randint(
0, len(self.twirl_set[node.op.name])
)
twirl_pair = self.twirl_set[node.op.name][pauli_index]
# instantiate mini_dag and attach quantum register
mini_dag = DAGCircuit()
register = QuantumRegister(2)
mini_dag.add_qreg(register)
# apply left Pauli, gate to twirl, and right Pauli to empty mini-DAG
mini_dag.apply_operation_back(
twirl_pair[0].to_instruction(), [register[0], register[1]]
)
mini_dag.apply_operation_back(node.op, [register[0], register[1]])
mini_dag.apply_operation_back(
twirl_pair[1].to_instruction(), [register[0], register[1]]
)
# substitute gate to twirl node with twirling mini-DAG
dag.substitute_node_with_dag(node, mini_dag)
return dag
Utiliser le pass de transpilation PauliTwirl
Le code suivant utilise le pass créé ci-dessus pour transpiler un circuit. Considère un circuit simple avec des portes cx et ecr.
qc = QuantumCircuit(3)
qc.cx(0, 1)
qc.ecr(1, 2)
qc.ecr(1, 0)
qc.cx(2, 1)
qc.draw("mpl")
Pour appliquer le pass personnalisé, construis un gestionnaire de passes avec le pass PauliTwirl et exécute-le sur 50 circuits.
pm = PassManager([PauliTwirl()])
twirled_qcs = [pm.run(qc) for _ in range(50)]
Chaque porte à deux qubits est désormais encadrée par deux Paulis.
twirled_qcs[-1].draw("mpl")
Les opérateurs sont identiques si l'on utilise Operator de qiskit.quantum_info :
np.all([Operator(twirled_qc).equiv(qc) for twirled_qc in twirled_qcs])
np.True_
Prochaines étapes
- Pour apprendre à utiliser la fonction
generate_preset_passmanagerplutôt que d'écrire tes propres passes, commence par le sujet Paramètres par défaut et options de configuration de la transpilation. - Essaie le guide Comparer les paramètres du transpileur.
- Consulte la documentation de l'API du transpileur.
