Bruit quantique et atténuation des erreurs

remarque

Toshinari Itoko (28 juin 2024)

Télécharger le PDF du cours original. Certains extraits de code peuvent être obsolètes car ce sont des images statiques.

Le temps QPU approximatif pour exécuter cette expérience est de 1 min 40 s.

1. Introduction

Tout au long de cette leçon, nous examinerons le bruit et la façon dont il peut être atténué sur les ordinateurs quantiques. Nous commencerons par observer les effets du bruit à l'aide d'un simulateur capable de simuler le bruit de plusieurs façons, notamment en utilisant des profils de bruit provenant de vrais ordinateurs quantiques. Nous passerons ensuite aux vrais ordinateurs quantiques, dans lesquels le bruit est inhérent. Nous analyserons les effets de l'atténuation des erreurs, notamment des combinaisons de techniques comme l'extrapolation à zéro bruit (ZNE) et le twirling de portes.

Nous commençons par charger quelques paquets.

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib qiskit qiskit-aer qiskit-ibm-runtime

# !pip install qiskit qiskit_aer qiskit_ibm_runtime
# !pip install jupyter
# !pip install matplotlib pylatexenc

import qiskit

qiskit.__version__

'2.0.2'

import qiskit_aer

qiskit_aer.__version__

'0.17.1'

import qiskit_ibm_runtime

qiskit_ibm_runtime.__version__

'0.40.1'

2. Simulation bruitée sans atténuation des erreurs

Qiskit Aer est un simulateur classique pour l'informatique quantique. Il peut simuler non seulement une exécution idéale, mais aussi une exécution bruitée de circuits quantiques. Ce notebook illustre comment exécuter une simulation bruitée avec Qiskit Aer :

1. Construire un modèle de bruit
2. Construire un sampler bruité (simulateur) avec le modèle de bruit
3. Exécuter un circuit quantique sur le sampler bruité

noise_model = NoiseModel()
...
noisy_sampler = Sampler(options={"backend_options": {"noise_model": noise_model}})
job = noisy_sampler.run([circuit])

2.1 Construire un circuit de test

Nous considérons des circuits jouets à 1 qubit qui répètent simplement des portes X d fois (d = 0 … 100) et mesurent l'observable Z.

from qiskit.circuit import QuantumCircuit

MAX_DEPTH = 100
circuits = []
for d in range(MAX_DEPTH + 1):
    circ = QuantumCircuit(1)
    for _ in range(d):
        circ.x(0)
        circ.barrier(0)
    circ.measure_all()
    circuits.append(circ)

display(circuits[3].draw(output="mpl"))

from qiskit.quantum_info import SparsePauliOp

obs = SparsePauliOp.from_list([("Z", 1.0)])
obs

SparsePauliOp(['Z'],
              coeffs=[1.+0.j])

2.2 Construire un modèle de bruit

Pour effectuer une simulation bruitée, nous devons spécifier un NoiseModel. Nous montrons ici comment construire un NoiseModel. Nous devons d'abord définir des erreurs quantiques (ou d'erreurs de lecture) à ajouter au modèle de bruit.

from qiskit_aer.noise.errors import (
    coherent_unitary_error,
    amplitude_damping_error,
    ReadoutError,
)
from qiskit.circuit.library import RXGate

# Coherent (unitary) error: Over X-rotation error
# https://qiskit.github.io/qiskit-aer/stubs/qiskit_aer.noise.coherent_unitary_error.html#qiskit_aer.noise.coherent_unitary_error
OVER_ROTATION_ANGLE = 0.05
coherent_error = coherent_unitary_error(RXGate(OVER_ROTATION_ANGLE).to_matrix())

# Incoherent error: Amplitude dumping error
# https://qiskit.github.io/qiskit-aer/stubs/qiskit_aer.noise.amplitude_damping_error.html#qiskit_aer.noise.amplitude_damping_error
AMPLITUDE_DAMPING_PARAM = 0.02  # in [0, 1] (0: no error)
incoherent_error = amplitude_damping_error(AMPLITUDE_DAMPING_PARAM)

# Readout (measurement) error: Readout error
# https://qiskit.github.io/qiskit-aer/stubs/qiskit_aer.noise.ReadoutError.html#qiskit_aer.noise.ReadoutError
PREP0_MEAS1 = 0.03  # P(1|0): Probability of preparing 0 and measuring 1
PREP1_MEAS0 = 0.08  # P(0|1): Probability of preparing 1 and measuring 0
readout_error = ReadoutError(
    [[1 - PREP0_MEAS1, PREP0_MEAS1], [PREP1_MEAS0, 1 - PREP1_MEAS0]]
)

from qiskit_aer.noise import NoiseModel

noise_model = NoiseModel()
noise_model.add_quantum_error(coherent_error.compose(incoherent_error), "x", (0,))
noise_model.add_readout_error(readout_error, (0,))

2.3 Construire un sampler bruité avec le modèle de bruit

from qiskit_aer.primitives import SamplerV2 as Sampler

noisy_sampler = Sampler(options={"backend_options": {"noise_model": noise_model}})

2.4 Exécuter des circuits quantiques sur le sampler bruité

job = noisy_sampler.run(circuits, shots=400)

result = job.result()

result[0].data.meas.get_counts()

{'0': 389, '1': 11}

2.5 Afficher les résultats

import matplotlib.pyplot as plt

plt.title("Noisy simulation")
ds = list(range(MAX_DEPTH + 1))
plt.plot(
    ds,
    [result[d].data.meas.expectation_values(["Z"]) for d in ds],
    color="gray",
    linestyle="-",
)
plt.scatter(ds, [result[d].data.meas.expectation_values(["Z"]) for d in ds], marker="o")
plt.hlines(0, xmin=0, xmax=MAX_DEPTH, colors="black")
plt.ylim(-1, 1)
plt.xlabel("Circuit depth")
plt.ylabel("Measured <Z>")
plt.show()

2.6 Simulation idéale

ideal_sampler = Sampler()
job_ideal = ideal_sampler.run(circuits)
result_ideal = job_ideal.result()
plt.title("Ideal simulation")
ds = list(range(MAX_DEPTH + 1))
plt.plot(
    ds,
    [result_ideal[d].data.meas.expectation_values(["Z"]) for d in ds],
    color="gray",
    linestyle="-",
)
plt.scatter(
    ds, [result_ideal[d].data.meas.expectation_values(["Z"]) for d in ds], marker="o"
)
plt.hlines(0, xmin=0, xmax=MAX_DEPTH, colors="black")
plt.xlabel("Circuit depth")
plt.ylabel("Measured <Z>")
plt.show()

2.7 Exercice

En modifiant le code ci-dessous,

• Essaie 25 fois plus de shots (= 10 000 shots) et vérifie qu'on obtient un graphique plus lisse
• Modifie les paramètres de bruit (OVER_ROTATION_ANGLE, AMPLITUDE_DAMPING_PARAM, PREP0_MEAS1 ou PREP1_MEAS0) et observe comment le graphique évolue

OVER_ROTATION_ANGLE = 0.05
coherent_error = coherent_unitary_error(RXGate(OVER_ROTATION_ANGLE).to_matrix())
AMPLITUDE_DAMPING_PARAM = 0.02  # in [0, 1] (0: no error)
incoherent_error = amplitude_damping_error(AMPLITUDE_DAMPING_PARAM)
PREP0_MEAS1 = 0.1  # P(1|0): Probability of preparing 0 and measuring 1
PREP1_MEAS0 = 0.05  # P(0|1): Probability of preparing 1 and measuring 0
readout_error = ReadoutError(
    [[1 - PREP0_MEAS1, PREP0_MEAS1], [PREP1_MEAS0, 1 - PREP1_MEAS0]]
)
noise_model = NoiseModel()
noise_model.add_quantum_error(coherent_error.compose(incoherent_error), "x", (0,))
noise_model.add_readout_error(readout_error, (0,))
options = {
    "backend_options": {"noise_model": noise_model},
}
noisy_sampler = Sampler(options=options)
job = noisy_sampler.run(circuits, shots=400)
result = job.result()
plt.title("Noisy simulation")
ds = list(range(MAX_DEPTH + 1))
plt.plot(
    ds,
    [result[d].data.meas.expectation_values(["Z"]) for d in ds],
    marker="o",
    linestyle="-",
)
plt.hlines(0, xmin=0, xmax=MAX_DEPTH, colors="black")
plt.ylim(-1, 1)
plt.xlabel("Depth")
plt.ylabel("Measured <Z>")
plt.show()

2.8 Simulation bruitée plus réaliste

from qiskit_aer import AerSimulator
from qiskit_ibm_runtime import SamplerV2 as Sampler, QiskitRuntimeService

service = QiskitRuntimeService()
real_backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=127
)  # Eagle

<IBMBackend('ibm_strasbourg')>

aer = AerSimulator.from_backend(real_backend)
noisy_sampler = Sampler(mode=aer)
job = noisy_sampler.run(circuits)
result = job.result()
plt.title("Noisy simulation with noise model from real backend")
ds = list(range(MAX_DEPTH + 1))
plt.plot(
    ds,
    [result[d].data.meas.expectation_values(["Z"]) for d in ds],
    marker="o",
    linestyle="-",
)
plt.hlines(0, xmin=0, xmax=MAX_DEPTH, colors="black")
plt.ylim(-1, 1)
plt.xlabel("Depth")
plt.ylabel("Measured <Z>")
plt.show()

3. Calcul quantique réel avec atténuation des erreurs

Dans cette partie, nous montrons comment obtenir des résultats avec atténuation des erreurs (valeurs d'espérance) en utilisant Qiskit Estimator. Nous considérons des circuits Trotterisés à 6 qubits pour simuler l'évolution temporelle du modèle d'Ising unidimensionnel et observons comment l'erreur évolue en fonction du nombre de pas de temps.

backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=127
)  # Eagle
backend

<IBMBackend('ibm_strasbourg')>

NUM_QUBITS = 6
NUM_TIME_STEPS = list(range(8))
RX_ANGLE = 0.1
RZZ_ANGLE = 0.1

3.1 Construire les circuits

# Build circuits with different number of time steps
circuits = []
for n_steps in NUM_TIME_STEPS:
    circ = QuantumCircuit(NUM_QUBITS)
    for i in range(n_steps):
        # rx layer
        for q in range(NUM_QUBITS):
            circ.rx(RX_ANGLE, q)
        # 1st rzz layer
        for q in range(1, NUM_QUBITS - 1, 2):
            circ.rzz(RZZ_ANGLE, q, q + 1)
        # 2nd rzz layer
        for q in range(0, NUM_QUBITS - 1, 2):
            circ.rzz(RZZ_ANGLE, q, q + 1)
    circ.barrier()  # need not to optimize the circuit
    # Uncompute stage
    for i in range(n_steps):
        for q in range(0, NUM_QUBITS - 1, 2):
            circ.rzz(-RZZ_ANGLE, q, q + 1)
        for q in range(1, NUM_QUBITS - 1, 2):
            circ.rzz(-RZZ_ANGLE, q, q + 1)
        for q in range(NUM_QUBITS):
            circ.rx(-RX_ANGLE, q)
    circuits.append(circ)

Pour connaître la sortie idéale à l'avance, nous utilisons des circuits compute-uncompute qui consistent en une première étape où le circuit original $U$ est appliqué, et une deuxième étape où il est inversé $U^\dagger$. Remarque : la sortie idéale de ces circuits sera trivialement l'état d'entrée $|000000\rangle$, qui a des valeurs d'espérance triviales pour toute observable de Pauli, par exemple $\langle IIIIIZ \rangle = 1$.

# Print the circuit with 2 time steps
circuits[2].draw(output="mpl")

Remarque : comme indiqué ci-dessus, le circuit avec $k$ pas de temps aura $4k$ couches de portes à deux qubits.

obs = SparsePauliOp.from_sparse_list([("Z", [0], 1.0)], num_qubits=NUM_QUBITS)
obs

SparsePauliOp(['IIIIIZ'],
              coeffs=[1.+0.j])

3.2 Transpiler les circuits

Nous transpilons les circuits pour le backend avec optimisation (optimization_level=1).

from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager

pm = generate_preset_pass_manager(optimization_level=1, backend=backend)
isa_circuits = pm.run(circuits)
display(isa_circuits[2].draw("mpl", idle_wires=False, fold=-1))

3.3 Exécuter avec Estimator (avec différents niveaux de résilience)

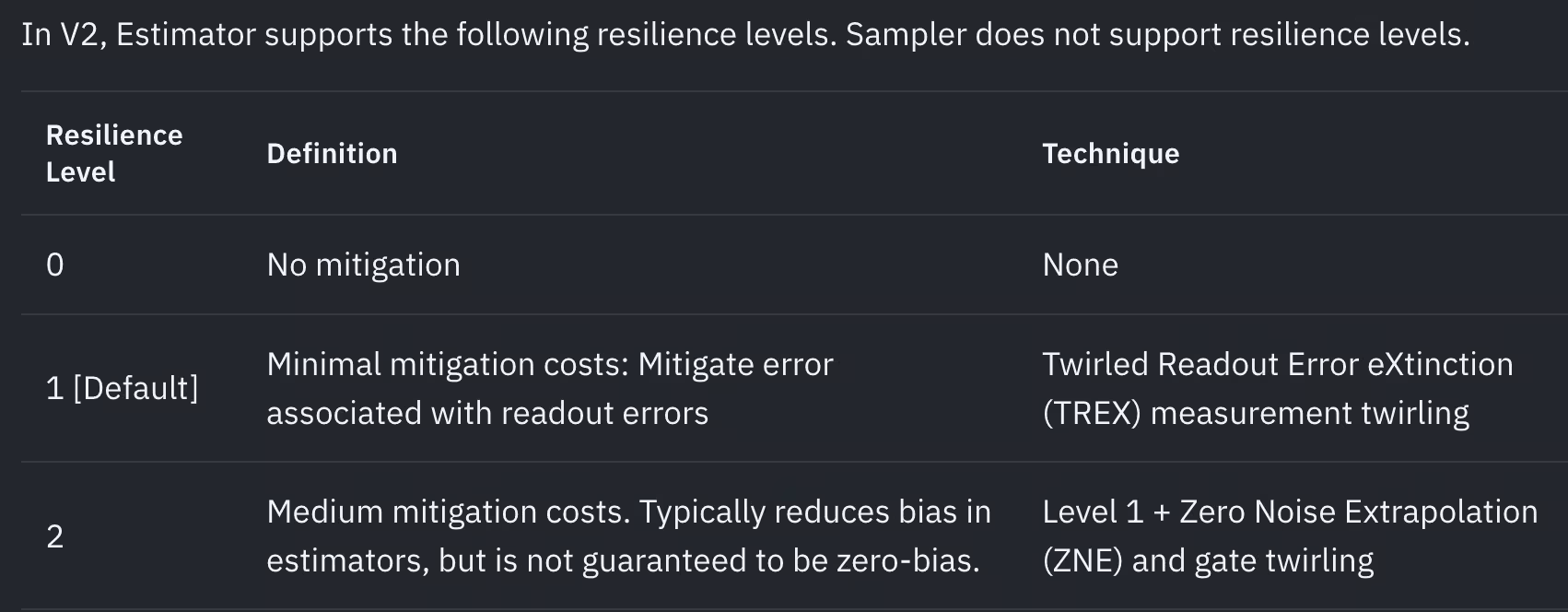

Définir le niveau de résilience (estimator.options.resilience_level) est la façon la plus simple d'appliquer l'atténuation des erreurs lors de l'utilisation de Qiskit Estimator. Estimator prend en charge les niveaux de résilience suivants (au 28/06/2024). Consulte le guide Configurer l'atténuation des erreurs pour plus de détails.

from qiskit_ibm_runtime import Batch
from qiskit_ibm_runtime import EstimatorV2 as Estimator

jobs = []
job_ids = []
with Batch(backend=backend):
    for resilience_level in [0, 1, 2]:
        estimator = Estimator()
        estimator.options.resilience_level = resilience_level
        job = estimator.run(
            [(circ, obs.apply_layout(circ.layout)) for circ in isa_circuits]
        )
        job_ids.append(job.job_id())
        print(f"Job ID (rl={resilience_level}): {job.job_id()}")
        jobs.append(job)

Job ID (rl=0): d146vcnmya70008emprg
Job ID (rl=1): d146vdnqf56g0081sva0
Job ID (rl=2): d146ven5z6q00087c61g

# check job status
for job in jobs:
    print(job.status())

DONE
DONE
DONE

# REPLACE WITH YOUR OWN JOB IDS
jobs = [service.job(job_id) for job_id in job_ids]

# Get results
results = [job.result() for job in jobs]

3.4 Afficher les résultats

plt.title("Error mitigation with different resilience levels")
labels = ["0 (No mitigation)", "1 (TREX)", "2 (ZNE + Gate twirling)"]
steps = NUM_TIME_STEPS
for result, label in zip(results, labels):
    plt.errorbar(
        x=steps,
        y=[result[s].data.evs for s in steps],
        yerr=[result[s].data.stds for s in steps],
        marker="o",
        linestyle="-",
        capsize=4,
        label=label,
    )
plt.hlines(
    1.0, min(steps), max(steps), linestyle="dashed", label="Ideal", colors="black"
)
plt.xlabel("Time steps")
plt.ylabel("Mitigated <IIIIIZ>")
plt.legend()
plt.show()

4. (Optionnel) Personnaliser les options d'atténuation des erreurs

Nous pouvons personnaliser l'application des techniques d'atténuation des erreurs via des options, comme illustré ci-dessous.

# TREX
estimator.options.twirling.enable_measure = True
estimator.options.twirling.num_randomizations = "auto"
estimator.options.twirling.shots_per_randomization = "auto"

# Gate twirling
estimator.options.twirling.enable_gates = True
# ZNE
estimator.options.resilience.zne_mitigation = True
estimator.options.resilience.zne.noise_factors = [1, 3, 5]
estimator.options.resilience.zne.extrapolator = ("exponential", "linear")

# Dynamical decoupling
estimator.options.dynamical_decoupling.enable = True  # Default: False
estimator.options.dynamical_decoupling.sequence_type = "XX"

# Other options
estimator.options.default_shots = 10_000

Consulte les guides et la référence API suivants pour les détails des options d'atténuation des erreurs.

• Configurer l'atténuation des erreurs
• Introduction aux options
• EstimatorOptions
• SamplerOptions
