Réduire la profondeur de circuit avec l'addon Qiskit AQC-Tensor

Dans ce notebook, tu vas parcourir les étapes d'un patron Qiskit en utilisant la compilation quantique approchée avec des réseaux de tenseurs (AQC-Tensor) pour obtenir une profondeur de circuit inférieure à celle normalement nécessaire pour effectuer une évolution de Trotter.

Voici les étapes que tu vas suivre :

  • Étape 1 : Mappage vers le problème quantique
    • Initialiser le Hamiltonien et les observable(s) du problème
    • Générer un état cible sous forme de réseau de tenseurs pour la partie initiale du circuit
    • Générer un circuit de faible profondeur qui approxime la partie à compresser
    • Générer un ansatz général à partir de ce circuit
    • Optimiser les paramètres pour rapprocher l'ansatz le plus possible de la cible
    • Ajouter les étapes de Trotter suivantes à l'ansatz optimisé
  • Étape 2 : Optimiser pour le matériel cible
    • Transpiler le circuit pour le matériel
  • Étape 3 : Exécuter les expériences
    • Utiliser un faux Backend par souci de simplicité
  • Étape 4 : Reconstruire les résultats
    • N/A ; on se contente d'afficher l'observable mesuré

Étape 1 : Mappage vers un circuit quantique et un opérateur

Configurer un Hamiltonien modèle et un observable

Dans ce notebook, on utilise le modèle d'Ising sur un cercle de 10 sites :

H^Ising=i=110Ji,(i+1)ZiZ(i+1)+hiXi,\hat{\mathcal{H}}_{\text{Ising}} = \sum_{i=1}^{10} J_{i,(i+1)} Z_i Z_{(i+1)} + h_i X_i \, ,

où les conditions aux limites périodiques impliquent que pour i=10i=10 on obtient i+1=111i+1=11\rightarrow1, JJ est la constante de couplage entre deux sites et hh est le champ magnétique extérieur.

# Added by doQumentation — required packages for this notebook
!pip install -q qiskit qiskit-addon-aqc-tensor qiskit-addon-utils qiskit-ibm-runtime quimb scipy
from qiskit.transpiler import CouplingMap
from qiskit_addon_utils.problem_generators import generate_xyz_hamiltonian

# Generate some coupling map to use for this example
coupling_map = CouplingMap.from_heavy_hex(3, bidirectional=False)

# Choose a 10-qubit circle on this coupling map
reduced_coupling_map = coupling_map.reduce([0, 13, 1, 14, 10, 16, 4, 15, 3, 9])

# Get a qubit operator describing the Ising field model
hamiltonian = generate_xyz_hamiltonian(
reduced_coupling_map,
coupling_constants=(0.0, 0.0, 1.0),
ext_magnetic_field=(0.4, 0.0, 0.0),
)

L'observable que tu vas mesurer est la magnétisation totale.

from qiskit.quantum_info import SparsePauliOp

L = reduced_coupling_map.size()
observable = SparsePauliOp.from_sparse_list([("Z", [i], 1 / L / 2) for i in range(L)], num_qubits=L)

Déterminer quelle part de l'évolution temporelle simuler classiquement

Notre objectif global est de simuler l'évolution temporelle du Hamiltonien modèle ci-dessus. Pour ce faire, on utilise l'évolution de Trotter, que l'on divise en deux parties :

  1. Une partie initiale qui est simulable avec des états produit matriciel (MPS). On va « compiler » cette partie en utilisant AQC tel que présenté dans https://arxiv.org/abs/2301.08609.
  2. Une partie suivante du circuit qui sera exécutée sur le matériel. Prévoyons d'utiliser AQC-Tensor pour compresser notre circuit d'évolution temporelle jusqu'au temps t=4t=4, puis d'évoluer avec des étapes de Trotter ordinaires jusqu'à t=5t=5.

Générer les circuits avant et après la coupure

Maintenant qu'on a choisi de couper à t=4t=4, on va générer deux circuits :

  1. Un circuit « cible » pour la partie AQC de l'évolution, de ti=0t_i=0 à tf=4t_f=4. Comme ce circuit est simulé par un simulateur de réseau de tenseurs, le nombre de couches n'affecte le temps d'exécution que d'un facteur constant, donc autant utiliser un nombre généreux de couches pour minimiser l'erreur de Trotter.
from qiskit.synthesis import SuzukiTrotter
from qiskit_addon_utils.problem_generators import generate_time_evolution_circuit

aqc_evolution_time = 4.0
aqc_target_num_trotter_steps = 45

aqc_target_circuit = generate_time_evolution_circuit(
hamiltonian,
synthesis=SuzukiTrotter(reps=aqc_target_num_trotter_steps),
time=aqc_evolution_time,
)
  1. Un circuit d'évolution suivant, qui évolue de ti=4t_i=4 à tf=5t_f=5. Comme ce circuit sera exécuté sur du matériel quantique, il est souhaitable d'utiliser le moins de couches de Trotter possible.
subsequent_evolution_time = 1.0
subsequent_num_trotter_steps = 5

subsequent_circuit = generate_time_evolution_circuit(
hamiltonian,
synthesis=SuzukiTrotter(reps=subsequent_num_trotter_steps),
time=subsequent_evolution_time,
)

Pour pouvoir comparer plus tard, générons aussi un troisième circuit : un circuit qui évolue pendant aqc_evolution_time mais avec le même temps d'évolution par étape de Trotter que le circuit suivant. C'est le circuit avec lequel on aurait travaillé si on n'avait pas utilisé un nombre généreux d'étapes de Trotter pour le circuit cible. On appellera cela le circuit de comparaison.

aqc_comparison_num_trotter_steps = int(
subsequent_num_trotter_steps / subsequent_evolution_time * aqc_evolution_time
)
aqc_comparison_num_trotter_steps
20
comparison_circuit = generate_time_evolution_circuit(
hamiltonian,
synthesis=SuzukiTrotter(reps=aqc_comparison_num_trotter_steps),
time=aqc_evolution_time,
)

Générer un ansatz et des paramètres initiaux à partir d'un circuit de Trotter avec moins d'étapes

D'abord, on construit un « bon » circuit qui a le même temps d'évolution que le circuit cible, mais avec moins d'étapes de Trotter (et donc moins de couches).

Ensuite, on passe ce « bon » circuit à la fonction generate_ansatz_from_circuit d'AQC-Tensor. Cette fonction analyse la connectivité à deux Qubit du circuit et retourne deux choses :

  1. un circuit ansatz général et paramétré avec la même connectivité à deux Qubit que le circuit d'entrée ; et,
  2. des paramètres qui, lorsqu'on les insère dans l'ansatz, reproduisent le circuit d'entrée (le bon circuit).

On va bientôt prendre ces paramètres et les ajuster de manière itérative pour rapprocher le circuit ansatz le plus possible du MPS cible.

from qiskit_addon_aqc_tensor import generate_ansatz_from_circuit

aqc_ansatz_num_trotter_steps = 5

aqc_good_circuit = generate_time_evolution_circuit(
hamiltonian,
synthesis=SuzukiTrotter(reps=aqc_ansatz_num_trotter_steps),
time=aqc_evolution_time,
)

aqc_ansatz, aqc_initial_parameters = generate_ansatz_from_circuit(
aqc_good_circuit, qubits_initially_zero=True
)

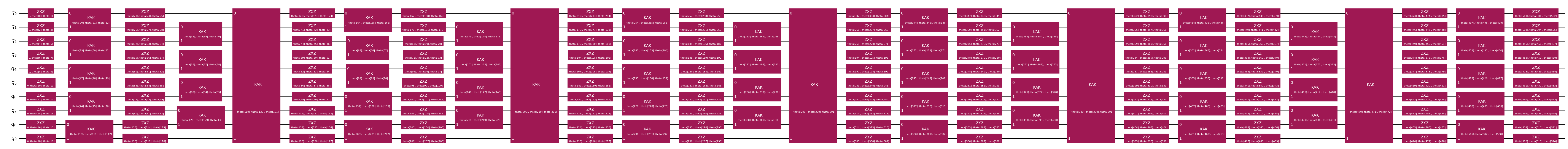

aqc_ansatz.draw("mpl", fold=-1)

Quantum circuit diagram

print(f"Comparison circuit: depth {comparison_circuit.depth()}")
print(f"Target circuit: depth {aqc_target_circuit.depth()}")
print(f"Ansatz circuit: depth {aqc_ansatz.depth()}, with {len(aqc_initial_parameters)} parameters")
Comparison circuit: depth 120
Target circuit: depth 270
Ansatz circuit: depth 23, with 515 parameters

Choisir les paramètres pour la simulation par réseau de tenseurs

Ici, on utilise le simulateur de réseau de tenseurs basé sur quimb. Dans cet exemple, on utilise le simulateur d'état produit matriciel (MPS) de quimb, et on utilise JAX pour la différentiation automatique. Consulte la documentation de l'API pour plus d'informations sur l'utilisation du simulateur quimb.

from functools import partial

import quimb.tensor

from qiskit_addon_aqc_tensor.simulation.quimb import QuimbSimulator

simulator_settings = QuimbSimulator(
partial(quimb.tensor.CircuitMPS, max_bond=100, cutoff=1e-8),
autodiff_backend="jax",
)

Construire la représentation en état produit matriciel de l'état cible AQC

Ensuite, on construit une représentation en produit matriciel de l'état à approximer par AQC.

from qiskit_addon_aqc_tensor.simulation import tensornetwork_from_circuit

aqc_target_mps = tensornetwork_from_circuit(aqc_target_circuit, simulator_settings)

Remarque que, comme on a choisi un nombre généreux d'étapes de Trotter pour l'état cible, celui-ci a en réalité moins d'erreur de Trotter que le circuit de comparaison. On peut calculer la fidélité (ψ1ψ22| \langle \psi_1 | \psi_2 \rangle |^2) de l'état préparé par le circuit de comparaison par rapport à l'état cible :

from qiskit_addon_aqc_tensor.simulation import compute_overlap

comparison_mps = tensornetwork_from_circuit(comparison_circuit, simulator_settings)
comparison_fidelity = abs(compute_overlap(comparison_mps, aqc_target_mps)) ** 2
comparison_fidelity
0.9996761790297157

Optimiser les paramètres de l'ansatz à l'aide de calculs MPS

Ici, on minimise la fonction de coût la plus simple possible, MaximizeStateFidelity, en utilisant l'optimiseur L-BFGS de scipy.

On choisit un seuil d'arrêt pour la fidélité de sorte qu'elle soit supérieure à ce qu'aurait donné le circuit de comparaison sans utiliser AQC. Une fois ce seuil atteint, le circuit compressé a moins d'erreur de Trotter et moins de profondeur que le circuit original. En accordant plus de temps de calcul, des étapes d'optimisation supplémentaires peuvent être effectuées pour augmenter encore la fidélité.

from scipy.optimize import OptimizeResult, minimize

from qiskit_addon_aqc_tensor.objective import MaximizeStateFidelity

objective = MaximizeStateFidelity(aqc_target_mps, aqc_ansatz, simulator_settings)

stopping_point = 1 - comparison_fidelity

def callback(intermediate_result: OptimizeResult):
print(f"Intermediate result: Fidelity {1 - intermediate_result.fun:.8}")
if intermediate_result.fun < stopping_point:
# Good enough for now
raise StopIteration

result = minimize(
objective.loss_function,
aqc_initial_parameters,
method="L-BFGS-B",
jac=True,
options={"maxiter": 100},
callback=callback,
)
if result.status not in (
0,
1,
99,
): # 0 => success; 1 => max iterations reached; 99 => early termination via StopIteration
raise RuntimeError(f"Optimization failed: {result.message} (status={result.status})")

print(f"Done after {result.nit} iterations.")
aqc_final_parameters = result.x
Intermediate result: Fidelity 0.95080335
Intermediate result: Fidelity 0.98408927
Intermediate result: Fidelity 0.99140876
Intermediate result: Fidelity 0.9951876
Intermediate result: Fidelity 0.99563147
Intermediate result: Fidelity 0.99646297
Intermediate result: Fidelity 0.99679298
Intermediate result: Fidelity 0.99715793
Intermediate result: Fidelity 0.99756604
Intermediate result: Fidelity 0.99804283
Intermediate result: Fidelity 0.99832283
Intermediate result: Fidelity 0.99856583
Intermediate result: Fidelity 0.99868698
Intermediate result: Fidelity 0.998867
Intermediate result: Fidelity 0.99902237
Intermediate result: Fidelity 0.99912174
Intermediate result: Fidelity 0.99919705
Intermediate result: Fidelity 0.99926724
Intermediate result: Fidelity 0.99938605
Intermediate result: Fidelity 0.99951297
Intermediate result: Fidelity 0.99956172
Intermediate result: Fidelity 0.99962274
Intermediate result: Fidelity 0.99963919
Intermediate result: Fidelity 0.99967423
Intermediate result: Fidelity 0.9997101
Done after 25 iterations.

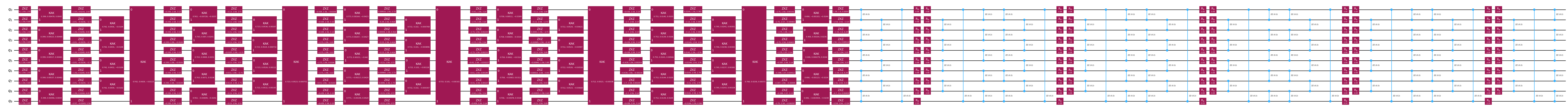

Construire le circuit final à passer au Transpiler

final_circuit = aqc_ansatz.assign_parameters(aqc_final_parameters)
final_circuit.compose(subsequent_circuit, inplace=True)
final_circuit.draw("mpl", fold=-1)

Quantum circuit diagram

Étape 2 : Transpiler pour l'exécution sur le matériel cible

À l'étape 2 d'un patron Qiskit, on transpile ce circuit et les observable(s) souhaités pour les exécuter sur un appareil cible. Ici, on utilise un faux Backend fourni par qiskit-ibm-runtime.

from qiskit import transpile
from qiskit_ibm_runtime.fake_provider import FakeMelbourneV2

backend = FakeMelbourneV2()

isa_circuit = transpile(final_circuit, backend)
isa_observable = observable.apply_layout(isa_circuit.layout)

Le circuit ISA résultant peut ensuite être envoyé pour exécution sur le Backend (étape 3 d'un patron Qiskit).

Étape 3 : Exécuter sur du matériel quantique

from qiskit_ibm_runtime import EstimatorV2 as Estimator

estimator = Estimator(backend)
job = estimator.run([(isa_circuit, isa_observable)])
pub_result = job.result()[0]

Étape 4 : Reconstruire

La reconstruction n'est pas nécessaire dans notre cas. On peut simplement consulter le résultat.

pub_result.data.evs[()]
np.float64(0.047998046875000006)
