Démarrage à chaud de QAOA avec l'addon Qiskit Optimization Mapper

Estimation d'utilisation : 9 minutes sur un Heron r3 (REMARQUE : il s'agit uniquement d'une estimation. Le temps réel peut varier.)

Résultats d'apprentissage

• Comment associer un problème de max-cut à une formulation d'optimisation binaire quadratique non contrainte (QUBO) à l'aide de qiskit-addon-opt-mapper

• Comment implémenter et exécuter un QAOA standard sur un simulateur

• Comment appliquer WS-QAOA en calculant la relaxation du programme quadratique (QP) et en construisant le circuit de démarrage à chaud

• Comment comparer la convergence de l'énergie et la qualité de la solution entre le QAOA standard et le WS-QAOA

Prérequis

• Tutoriel QAOA

• Tutoriel QAOA avancé

Contexte

Le Quantum Approximate Optimization Algorithm (QAOA) est un algorithme hybride quantique-classique conçu pour résoudre des problèmes d'optimisation combinatoire tels que le max-cut et les formulations QUBO générales. Pour une introduction fondamentale au QAOA dans Qiskit, consulte le tutoriel QAOA ; pour des techniques de construction de circuits plus avancées, consulte le tutoriel QAOA avancé.

Dans le QAOA standard :

• L'état initial est la superposition uniforme $|+\rangle^{\otimes n}$.
• Les paramètres variationnels sont initialisés aléatoirement.
• Un optimiseur classique recherche les paramètres qui minimisent la fonction de coût.

Cependant, pour des tailles de problèmes pratiques et du matériel quantique bruité, l'initialisation aléatoire peut entraîner une convergence lente, de mauvais minima locaux et un coût d'optimisation accru.

Le QAOA à démarrage à chaud (WS-QAOA) améliore cela en intégrant directement des connaissances d'optimisation classique dans le circuit quantique. Ce tutoriel suit les méthodes introduites par Egger, Mareček et Woerner dans Warm-starting quantum optimization. L'idée clé est de :

1. Résoudre une relaxation continue du problème binaire original (un programme quadratique sur $[0,1]^n$ au lieu de $\{0,1\}^n$).

2. Encoder la solution relâchée $c^*_i \in [0,1]$ dans un état initial personnalisé en utilisant des angles de rotation $Y$ $\theta_i = 2\arcsin(\sqrt{c^*_i})$, de sorte que le qubit $i$ démarre dans un état dont la probabilité de mesurer $|1\rangle$ est $c^*_i$.

3. Remplacer le mixeur $X$ standard par un mixeur personnalisé dont l'état fondamental est l'état initial de démarrage à chaud, garantissant que l'algorithme démarre près de la solution classique et peut explorer le voisinage.

Un paramètre de régularisation $\varepsilon \in [0, 0.5]$ écrête $c^*_i$ loin de 0 et 1 pour éviter les problèmes d'accessibilité ; les qubits initialisés dans $|0\rangle$ ou $|1\rangle$ ne peuvent pas être déplacés par l'hamiltonien de coût. À $\varepsilon = 0.5$, le WS-QAOA se réduit exactement au QAOA standard.

La modélisation du problème utilise le package qiskit-addon-opt-mapper, dont la classe d'application Maxcut construit directement le QUBO à partir d'un graphe, et dont les convertisseurs et traducteurs associent le problème résultant à des hamiltoniens quantiques.

Prérequis techniques

Avant de commencer ce tutoriel, assure-toi d'avoir installé les éléments suivants :

• Qiskit SDK v2.0 ou ultérieur, avec la prise en charge de la visualisation

• Qiskit Runtime v0.43 ou ultérieur (pip install qiskit-ibm-runtime)

• L'addon Qiskit Optimization Mapper (pip install qiskit-addon-opt-mapper)

• SciPy (pip install scipy)

• NetworkX (pip install networkx)

Configuration

Importe toutes les bibliothèques nécessaires et définis les fonctions d'assistance utilisées tout au long de ce tutoriel.

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib networkx numpy qiskit qiskit-addon-opt-mapper qiskit-ibm-runtime scipy

import numpy as np
import matplotlib.pyplot as plt
import networkx as nx
from scipy.optimize import minimize

from qiskit.circuit import QuantumCircuit, ParameterVector
from qiskit.circuit.library import qaoa_ansatz
from qiskit.quantum_info import Statevector
from qiskit.primitives import StatevectorEstimator, StatevectorSampler
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit_ibm_runtime import (
    QiskitRuntimeService,
    Session,
    EstimatorOptions,
    EstimatorV2 as Estimator,
    SamplerV2 as Sampler,
)

from qiskit_addon_opt_mapper.applications import Maxcut
from qiskit_addon_opt_mapper.converters import OptimizationProblemToQubo
from qiskit_addon_opt_mapper.translators import to_ising

Exemple à petite échelle sur simulateur

Nous utilisons un petit problème de max-cut sur un graphe pondéré comme exemple récurrent. Le max-cut demande : étant donné un graphe $G=(V,E)$ avec des poids d'arêtes $w_{ij}$, trouver une partition des sommets en deux ensembles $S$ et $\bar{S}$ qui maximise le poids total des arêtes traversant la coupe.

En tant que problème de minimisation QUBO, le max-cut peut s'écrire comme suit : $\min_{x \in \{0,1\}^n} -\sum_{(i,j) \in E} w_{ij}(x_i + x_j - 2x_i x_j)$

Nous travaillons avec un graphe à quatre nœuds pour rester traitable sur un simulateur.

Étape 1 : associer les entrées classiques à un problème quantique

Nous définissons le problème de max-cut à l'aide de la classe d'application Maxcut de qiskit-addon-opt-mapper, qui construit directement la formulation QUBO à partir d'un graphe. Nous le convertissons ensuite en QUBO et le traduisons en un hamiltonien d'Ising (SparsePauliOp) adapté au QAOA. Nous résolvons également la relaxation continue du QUBO — en remplaçant la contrainte binaire $x_i \in \{0,1\}$ par $x_i \in [0,1]$ — pour obtenir le point initial de démarrage à chaud $c^*$.

# Define a 4-node weighted graph for the max-cut problem
n_nodes = 4
edges = [(0, 1, 1.0), (0, 2, 1.0), (1, 2, 1.0), (1, 3, 1.0), (2, 3, 1.0)]

G = nx.Graph()
G.add_nodes_from(range(n_nodes))
G.add_weighted_edges_from(edges)

pos = nx.spring_layout(G, seed=42)
edge_labels = {(u, v): d["weight"] for u, v, d in G.edges(data=True)}

fig, ax = plt.subplots(figsize=(4, 3))
nx.draw(G, pos, with_labels=True, node_color="lightblue", ax=ax)
nx.draw_networkx_edge_labels(G, pos, edge_labels=edge_labels, ax=ax)
ax.set_title("Max-Cut graph")
plt.tight_layout()
plt.show()

Le graphe comporte cinq arêtes. Le max-cut optimal partitionne les nœuds en $S = \{0, 3\}$ et $\bar{S} = \{1, 2\}$ (ou son complément), sectionnant quatre des cinq arêtes pour une valeur de coupe de 4.

# Build the max-cut problem directly from the NetworkX graph using the
# Maxcut application class. Internally it constructs the QUBO
#   minimize  -sum_{(i,j) in E} w_ij * (x_i + x_j - 2*x_i*x_j)
# (each edge contributes -w to the linear terms and +2w to the quadratic
# term), so we get the same OptimizationProblem without the boilerplate.
maxcut = Maxcut(G)
prob = maxcut.to_optimization_problem()
print(prob.prettyprint())

Problem name: Max-cut

Maximize
  -2*x_0*x_1 - 2*x_0*x_2 - 2*x_1*x_2 - 2*x_1*x_3 - 2*x_2*x_3 + 2*x_0 + 3*x_1
  + 3*x_2 + 2*x_3

Subject to
  No constraints

  Binary variables (4)
    x_0 x_1 x_2 x_3

La classe Maxcut encapsule la construction du QUBO afin que nous n'ayons pas à développer l'objectif du max-cut à la main. L'objectif affiché montre le coefficient linéaire de chaque variable (dans quelle mesure elle contribue individuellement à la coupe) et le coefficient quadratique de chaque terme croisé (la pénalité pour placer deux nœuds adjacents du même côté). L'OptimizationProblem sous-jacent renvoyé par to_optimization_problem() prend en charge les variables binaires, entières, continues et de spin, et est le même objet attendu par les convertisseurs et traducteurs utilisés à l'étape suivante.

# Convert the OptimizationProblem to a QUBO, then translate to an Ising Hamiltonian
#
# The substitution x_i = (1 - z_i)/2  maps binary variables to spin operators,
# yielding a Hamiltonian H_C = sum_i h_i Z_i + sum_{i<j} J_ij Z_i Z_j + constant.
# QAOA minimizes <H_C> to find the ground state, which encodes the optimal cut.
converter = OptimizationProblemToQubo()
qubo = converter.convert(prob)

cost_operator, offset = to_ising(qubo)
n_qubits = cost_operator.num_qubits

print(f"Cost Hamiltonian H_C ({n_qubits} qubits):")
print(cost_operator)
print(f"\nOffset (constant shift): {offset}")
print("  QUBO value = Ising energy + offset")

Cost Hamiltonian H_C (4 qubits):
SparsePauliOp(['IIZZ', 'IZIZ', 'IZZI', 'ZIZI', 'ZZII'],
              coeffs=[0.5+0.j, 0.5+0.j, 0.5+0.j, 0.5+0.j, 0.5+0.j])

Offset (constant shift): -2.5
  QUBO value = Ising energy + offset

Le traducteur to_ising renvoie un SparsePauliOp représentant $H_C$ et un offset scalaire tel que $\text{valeur QUBO} = \langle H_C \rangle + \text{offset}$. Pour ce problème de max-cut avec des poids tous unitaires, $h_i = 0$ pour tous les qubits (le graphe est symétrique dans les termes linéaires après la substitution $x_i \to z_i$), et chaque arête contribue un couplage $Z_i Z_j$ de force $+0.5$. La valeur propre minimale de $H_C$ correspond à la coupe maximale.

# Solve the continuous (QP) relaxation to obtain the warm-start point c*
#
# The QP relaxation replaces the binary constraint x_i in {0,1} with x_i in [0,1]
# and minimizes the same quadratic objective. Its solution c*_i gives the
# probability that variable i should be 1 according to the classical relaxation.
#
# The max-cut QUBO has a non-convex quadratic matrix (negative eigenvalues),
# so the relaxed problem has multiple local minima. A naive single start from
# [0.5,...,0.5] converges to the symmetric saddle point c* = [0.5,...,0.5],
# which carries no useful structural information about the problem.
# Multi-start optimization is used to reliably find the global minimum.
Q = qubo.objective.quadratic.to_array(symmetric=True)
mu = qubo.objective.linear.to_array()

def qp_objective(x_cont):
    """Continuous relaxation of the QUBO objective."""
    return x_cont @ Q @ x_cont + mu @ x_cont + qubo.objective.constant

bounds = [(0.0, 1.0)] * n_qubits

rng = np.random.default_rng(42)
best_val = np.inf
c_star = None
for _ in range(200):
    x0 = rng.uniform(0.0, 1.0, n_qubits)
    result = minimize(qp_objective, x0, method="L-BFGS-B", bounds=bounds)
    if result.fun < best_val:
        best_val = result.fun
        c_star = result.x

print(f"QP relaxation solution c* = {np.round(c_star, 4)}")
print(f"QP objective value        = {best_val:.4f}")

QP relaxation solution c* = [1. 0. 0. 1.]
QP objective value        = -4.0000

Le solveur multi-démarrage trouve $c^* = [1, 0, 0, 1]$ (ou son complément $[0, 1, 1, 0]$), qui est la solution binaire optimale réelle. Pour ce problème, la relaxation QP est serrée, le minimum continu coïncide avec l'optimum entier, ce qui signifie que la relaxation identifie immédiatement la meilleure coupe. Après régularisation avec $\varepsilon = 0.25$ à l'étape 2, cette solution sera encodée dans l'état initial de démarrage à chaud.

Étape 2 : optimiser le problème pour l'exécution sur matériel quantique

Nous construisons deux circuits QAOA et préparons les angles de démarrage à chaud à partir de la solution QP.

Le QAOA standard utilise la superposition uniforme $|+\rangle^{\otimes n}$ comme état initial et le mixeur $X$ standard $H_M = -\sum_i X_i$, implémenté comme $\prod_i R_X(-2\beta)$ par couche.

Le QAOA à démarrage à chaud (WS-QAOA) de [1] apporte deux changements structurels par qubit $i$ :

• État initial : $R_Y(\theta_i)|0\rangle$ avec $\theta_i = 2\arcsin(\sqrt{c^*_i})$, de sorte que la probabilité de mesurer $|1\rangle$ soit égale à $c^*_i$.
• Mixeur personnalisé : $R_Y(\theta_i)\, R_Z(-2\beta)\, R_Y(-\theta_i)$, qui a $R_Y(\theta_i)|0\rangle$ comme état fondamental. Cela signifie que le WS-QAOA démarre dans l'état fondamental de son propre mixeur, la même propriété que le QAOA standard satisfait avec $|+\rangle$ et le mixeur $X$.

Remarque sur les couches : à p=1 (une seule couche QAOA), le QAOA standard est analytiquement limité à ~49 % de l'énergie optimale sur des graphes contenant des triangles (ce graphe contient le triangle 0-1-2). Le démarrage à chaud contourne cette limitation en encodant une connaissance préalable de la solution directement dans l'état initial.

# Number of QAOA layers (each layer = one cost unitary + one mixer unitary)
p = 1

# Regularization: clip c* to [epsilon, 1-epsilon] so no qubit is initialized
# in |0> or |1>, which would freeze it under the cost Hamiltonian.
epsilon = 0.25

c_clipped = np.clip(c_star, epsilon, 1 - epsilon)
thetas = 2 * np.arcsin(np.sqrt(c_clipped))

print(f"Continuous relaxation c*  = {np.round(c_star, 4)}")
print(f"After regularization      = {np.round(c_clipped, 4)}")
print(f"Warm-start angles theta   = {np.round(thetas, 4)} radians")
print()
print("Angle interpretation:")
print("  theta = 0      <->  c* = 0   (qubit points toward |0>)")
print(
    "  theta = pi/2   <->  c* = 0.5 (qubit in equal superposition, like |+>)"
)
print("  theta = pi     <->  c* = 1   (qubit points toward |1>)")

Continuous relaxation c*  = [1. 0. 0. 1.]
After regularization      = [0.75 0.25 0.25 0.75]
Warm-start angles theta   = [2.0944 1.0472 1.0472 2.0944] radians

Angle interpretation:
  theta = 0      <->  c* = 0   (qubit points toward |0>)
  theta = pi/2   <->  c* = 0.5 (qubit in equal superposition, like |+>)
  theta = pi     <->  c* = 1   (qubit points toward |1>)

Après écrêtage, $c^* = 1$ devient $1 - \varepsilon = 0.75$ et $c^* = 0$ devient $\varepsilon = 0.25$. Les angles résultants $\theta \approx [2.09, 1.05, 1.05, 2.09]$ radians font pivoter fortement les qubits 0 et 3 vers $|1\rangle$ et les qubits 1 et 2 vers $|0\rangle$, encodant directement la structure de la coupe optimale dans l'état quantique initial.

def apply_cost_unitary(qc, cost_op, gamma):
    """Apply exp(-i * gamma * H_C) to the circuit.

    Each Pauli term in H_C contributes a rotation gate:
      - Single-Z term h_i * Z_i  ->  RZ(2 * gamma * h_i) on qubit i
      - Two-Z term J_ij * Z_i Z_j  ->  CNOT, RZ(2 * gamma * J_ij), CNOT
    """
    for pauli_term, coeff in zip(cost_op.paulis, cost_op.coeffs):
        indices = [
            j for j, q in enumerate(pauli_term.to_label()[::-1]) if q == "Z"
        ]
        if len(indices) == 1:
            qc.rz(2 * gamma * coeff.real, indices[0])
        elif len(indices) == 2:
            qc.cx(indices[0], indices[1])
            qc.rz(2 * gamma * coeff.real, indices[1])
            qc.cx(indices[0], indices[1])

def build_ws_qaoa(cost_op, n_layers, n_qubits, thetas):
    """WS-QAOA: warm-start initial state + custom per-qubit mixer.

    Per Egger et al. (2021) Eq. (1)-(2):
      Initial state per qubit i:  R_Y(theta_i) |0>
      Mixer gate per qubit i:     R_Y(theta_i) R_Z(-2*beta) R_Y(-theta_i)
    """
    gammas = ParameterVector("γ", n_layers)
    betas = ParameterVector("β", n_layers)
    qc = QuantumCircuit(n_qubits)
    for i, theta in enumerate(thetas):
        qc.ry(theta, i)  # warm-start initial state
    for k in range(n_layers):
        apply_cost_unitary(qc, cost_op, gammas[k])
        for i, theta in enumerate(thetas):
            qc.ry(theta, i)
            qc.rz(-2 * betas[k], i)
            qc.ry(-theta, i)
    return qc, gammas, betas

# Standard QAOA via the Qiskit built-in helper:
# qaoa_ansatz prepares |+>^n, then alternates exp(-i*gamma*H_C) with the
# default X-mixer for `reps` layers. The returned circuit exposes the
# variational parameters via std_qc.parameters.
std_qc = qaoa_ansatz(cost_operator, reps=p)

# WS-QAOA: keep the custom builder. The per-qubit mixer
# R_Y(theta_i) R_Z(-2*beta) R_Y(-theta_i) is implemented as an explicit gate
# sequence rather than as a SparsePauliOp, so we construct the circuit
# directly to stay close to the Egger et al. (2021) formulation.
ws_qc, ws_gammas, ws_betas = build_ws_qaoa(cost_operator, p, n_qubits, thetas)

Pour l'ansatz standard, nous déléguons à qaoa_ansatz, qui construit $|+\rangle^{\otimes n}$, applique l'unitaire de coût et applique le mixeur $X$ par défaut pour chacune des reps couches. Pour le WS-QAOA, nous conservons l'assistant explicite build_ws_qaoa car le mixeur par qubit $R_Y(\theta)\,R_Z(-2\beta)\,R_Y(-\theta)$ s'exprime comme une séquence de portes plutôt que comme une somme de Paulis. L'assistant apply_cost_unitary lit directement à partir de l'hamiltonien SparsePauliOp, il traite donc n'importe quel problème QUBO sans construction manuelle de circuit.

print("Standard QAOA circuit (p=1):")
std_qc.draw("mpl", fold=-1)

Standard QAOA circuit (p=1):

print("\nWS-QAOA circuit (p=1):")
ws_qc.draw("mpl", fold=-1)

WS-QAOA circuit (p=1):

Les deux circuits suivent la même structure : une couche de préparation de l'état initial, puis $p$ couches alternées d'unitaire de coût et d'unitaire de mixage. Dans le circuit WS-QAOA, les portes $R_Y$ d'ouverture encodent $c^*$, et le mixeur remplace chaque $R_X$ par un triplet conjugué $R_Y$–$R_Z$–$R_Y$. La différence de profondeur de circuit entre les deux augmente linéairement avec $p$, mais reste gérable à faible profondeur.

Étape 3 : exécuter à l'aide des primitives Qiskit

Nous utilisons StatevectorEstimator pour une simulation exacte et sans bruit. La fonction minimize de SciPy avec l'optimiseur COBYLA pilote la boucle variationnelle, en appelant l'estimateur à chaque itération pour évaluer $\langle H_C \rangle$ pour un jeu de paramètres donné $(\gamma, \beta)$.

Les deux algorithmes utilisent des paramètres initiaux différents qui reflètent ce que chacun sait avant l'optimisation :

• QAOA standard : initialisation aléatoire dans $[0, \pi]$ — appropriée car aucune information structurelle n'est disponible.
• WS-QAOA : $\gamma = 0$, $\beta = \pi/4$ — à $\gamma=0$, l'unitaire de coût est l'identité, donc la toute première évaluation du circuit échantillonne directement à partir de l'état initial de démarrage à chaud. Cela donne à COBYLA un signal de départ fort aligné sur la solution classique.

estimator = StatevectorEstimator()

def make_cost_fn(circuit, param_order, cost_op, estimator, history):
    """Return a scalar cost function compatible with scipy.optimize.minimize."""

    def cost_fn(params):
        bound = circuit.assign_parameters(dict(zip(param_order, params)))
        job = estimator.run([(bound, cost_op)])
        energy = job.result()[0].data.evs.real
        history.append(energy)
        return energy

    return cost_fn

# Standard QAOA: random initialization
np.random.seed(42)
std_param_order = list(std_qc.parameters)
std_params0 = np.random.uniform(0, np.pi, len(std_param_order))
std_history = []

std_result = minimize(
    make_cost_fn(
        std_qc, std_param_order, cost_operator, estimator, std_history
    ),
    std_params0,
    method="COBYLA",
    options={"maxiter": 300, "rhobeg": 0.5},
)
print(f"Standard QAOA optimal energy : {std_result.fun:.4f}")
print(f"  optimal params: {std_result.x.round(4)}")
print(f"  optimizer calls: {len(std_history)}")

# WS-QAOA: informed initialization
ws_params0 = np.concatenate([np.zeros(p), np.full(p, np.pi / 4)])
ws_history = []
ws_param_order = list(ws_gammas) + list(ws_betas)

ws_result = minimize(
    make_cost_fn(ws_qc, ws_param_order, cost_operator, estimator, ws_history),
    ws_params0,
    method="COBYLA",
    options={"maxiter": 300, "rhobeg": 0.5},
)
print(f"\nWS-QAOA optimal energy       : {ws_result.fun:.4f}")
print(
    f"  optimal params: gamma={ws_result.x[:p].round(4)}, beta={ws_result.x[p:].round(4)}"
)
print(f"  optimizer calls: {len(ws_history)}")

Standard QAOA optimal energy : -0.5859
  optimal params: [0.6803 2.0533]
  optimizer calls: 47

WS-QAOA optimal energy       : -1.5000
  optimal params: gamma=[-0.0001], beta=[1.5708]
  optimizer calls: 42

Le point de départ informé du WS-QAOA signifie que COBYLA commence avec une valeur d'énergie significative proche de la solution de démarrage à chaud, tandis que le QAOA standard démarre d'un point essentiellement aléatoire du paysage énergétique. Cette différence de qualité de départ est le principal moteur de l'écart de convergence visible à l'étape 4.

# Compute the exact optimal energy by brute-force over all 2^n bitstrings
all_energies = [
    Statevector.from_label(format(k, f"0{n_qubits}b"))
    .expectation_value(cost_operator)
    .real
    for k in range(2**n_qubits)
]
optimal_energy = min(all_energies)

print(f"Exact optimal energy         : {optimal_energy:.4f}")
print(f"Standard QAOA approx. ratio  : {std_result.fun / optimal_energy:.4f}")
print(f"WS-QAOA approx. ratio        : {ws_result.fun / optimal_energy:.4f}")

Exact optimal energy         : -1.5000
Standard QAOA approx. ratio  : 0.3906
WS-QAOA approx. ratio        : 1.0000

Le ratio d'approximation est défini comme $\langle H_C \rangle_{\text{QAOA}} / E_{\text{opt}}$. Pour les problèmes de minimisation où $E_{\text{opt}} < 0$, un ratio plus proche de 1 signifie que l'algorithme a trouvé une énergie plus basse (une meilleure solution). La recherche exhaustive sur tous les $2^n$ états de base n'est réalisable que pour un petit $n$ et sert de référence de vérité terrain.

Étape 4 : post-traiter et renvoyer le résultat dans le format classique souhaité

Nous visualisons la convergence, échantillonnons les circuits optimisés pour obtenir des solutions sous forme de chaînes de bits, décodons ces chaînes de bits en partitions max-cut, et résumons les résultats finaux.

fig, ax = plt.subplots(figsize=(7, 4))
ax.plot(std_history, label="Standard QAOA", alpha=0.85)
ax.plot(ws_history, label="WS-QAOA", alpha=0.85)
ax.axhline(
    optimal_energy,
    color="k",
    linestyle="--",
    label=f"Exact optimal ({optimal_energy:.2f})",
)
ax.set_xlabel("Optimizer call")
ax.set_ylabel(r"$\langle H_C \rangle$")
ax.set_title("Convergence: Standard QAOA vs. WS-QAOA")
ax.legend()
plt.tight_layout()
plt.show()

Le graphique de convergence montre l'énergie $\langle H_C \rangle$ à chaque évaluation de fonction COBYLA. Le QAOA standard à $p=1$ est limité à ~49 % de l'énergie optimale sur ce graphe (le maximum théorique pour le QAOA à $p=1$ sur des graphes avec triangles), se stabilisant autour de $-0.74$. Le WS-QAOA, initialisé près de la solution optimale, converge rapidement vers près de $-1.50$ (l'optimum exact) avec beaucoup moins d'itérations. Cela démontre l'avantage clé du démarrage à chaud : à la même profondeur de circuit, il atteint une solution nettement meilleure.

# Sample the optimized circuits to recover the most probable bitstring solutions
sampler = StatevectorSampler()
shots = 1024

def get_best_bitstring(circuit, param_order, optimal_params, sampler, shots):
    bound = circuit.assign_parameters(dict(zip(param_order, optimal_params)))
    bound.measure_all()
    job = sampler.run([bound], shots=shots)
    counts = job.result()[0].data.meas.get_counts()
    return max(counts, key=counts.get), counts

def evaluate_cut(bitstring, G):
    """Compute the Max-Cut value for a bitstring node assignment."""
    x = [int(b) for b in bitstring]
    cut_val = sum(
        w for u, v, w in G.edges.data("weight", default=1) if x[u] != x[v]
    )
    set0 = [i for i, b in enumerate(bitstring) if b == "0"]
    set1 = [i for i, b in enumerate(bitstring) if b == "1"]
    return cut_val, set0, set1

# Qiskit bitstring ordering: rightmost character = qubit 0
def decode_bitstring(bs):
    return bs[::-1]

std_best, std_counts = get_best_bitstring(
    std_qc, std_param_order, std_result.x, sampler, shots
)
ws_best, ws_counts = get_best_bitstring(
    ws_qc, ws_param_order, ws_result.x, sampler, shots
)

std_cut, std_s0, std_s1 = evaluate_cut(decode_bitstring(std_best), G)
ws_cut, ws_s0, ws_s1 = evaluate_cut(decode_bitstring(ws_best), G)

print(f"Standard QAOA most-probable bitstring : {std_best}")
print(f"  Partition: S={std_s0}, S̄={std_s1}  |  cut value = {std_cut}")
print()
print(f"WS-QAOA most-probable bitstring       : {ws_best}")
print(f"  Partition: S={ws_s0}, S̄={ws_s1}  |  cut value = {ws_cut}")

Standard QAOA most-probable bitstring : 0110
  Partition: S=[0, 3], S̄=[1, 2]  |  cut value = 4.0

WS-QAOA most-probable bitstring       : 0110
  Partition: S=[0, 3], S̄=[1, 2]  |  cut value = 4.0

Les chaînes de bits provenant de Sampler sont renvoyées avec le qubit 0 à la position la plus à droite, donc inverser la chaîne associe l'indice $i$ à la variable $x_i$. La valeur de coupe est le poids total des arêtes qui traversent la partition, ce que le problème de max-cut vise à maximiser. Une valeur de coupe de 4 utilise quatre des cinq arêtes disponibles, ce qui est le maximum théorique pour ce graphe.

# Visualize the WS-QAOA solution on the graph
fig, axes = plt.subplots(1, 2, figsize=(8, 3))

for ax, s0, s1, cut, title in [
    (axes[0], std_s0, std_s1, std_cut, f"Standard QAOA (cut = {std_cut})"),
    (axes[1], ws_s0, ws_s1, ws_cut, f"WS-QAOA (cut = {ws_cut})"),
]:
    colors = ["skyblue" if i in s0 else "salmon" for i in G.nodes()]
    nx.draw(G, pos, with_labels=True, node_color=colors, ax=ax)
    nx.draw_networkx_edge_labels(G, pos, edge_labels=edge_labels, ax=ax)
    ax.set_title(title)

plt.tight_layout()
plt.show()

# Summary
# to_ising offset: QUBO value = Ising energy + offset, so Max-Cut value = -(Ising energy + offset)
optimal_cut = -(optimal_energy + offset)
print("=== Summary ===")
print(
    f"{'Method':<20} {'Ising energy':>14} {'Cut value':>12} {'Approx. ratio':>15}"
)
print("-" * 65)
print(
    f"{'Standard QAOA':<20} {std_result.fun:>14.4f} {std_cut:>12} {std_result.fun/optimal_energy:>15.4f}"
)
print(
    f"{'WS-QAOA':<20} {ws_result.fun:>14.4f} {ws_cut:>12} {ws_result.fun/optimal_energy:>15.4f}"
)
print(
    f"{'Exact optimal':<20} {optimal_energy:>14.4f} {optimal_cut:>12.0f} {'1.0000':>15}"
)

=== Summary ===
Method                 Ising energy    Cut value   Approx. ratio
-----------------------------------------------------------------
Standard QAOA               -0.5859          4.0          0.3906
WS-QAOA                     -1.5000          4.0          1.0000
Exact optimal               -1.5000            4          1.0000

La visualisation du graphe colore chaque nœud selon son affectation de partition (bleu = $S$, orange = $\bar{S}$). Les arêtes qui traversent la partition (reliant des nœuds de couleurs différentes) sont celles comptées dans la coupe.

Les deux méthodes trouvent une chaîne de bits avec une valeur de coupe de 4, mais pour des raisons très différentes. Il est important de noter que le graphique de convergence et la chaîne de bits échantillonnée mesurent deux choses différentes :

• Le graphique de convergence suit l'énergie moyenne $\langle H_C \rangle$ de l'état quantique complet, une moyenne pondérée sur toutes les chaînes de bits de la superposition. Le QAOA standard converge vers environ $-0.62$, bien au-dessus de l'optimum $-1.50$, ce qui signifie que son état quantique est étalé sur de nombreuses chaînes de bits sous-optimales et n'inclut la bonne réponse qu'occasionnellement.

• La chaîne de bits échantillonnée est un seul tirage de cet état. Le QAOA standard a eu de la chance ici ; la partition optimale s'est trouvée être le résultat échantillonné le plus fréquent, même à partir d'un état diffus. Sur des problèmes plus difficiles, du matériel plus bruité, ou avec davantage de solutions candidates en concurrence, cette chance s'épuise.

Le WS-QAOA, en revanche, fait converger son énergie moyenne jusqu'à $-1.50$, ce qui signifie que son état quantique est concentré sur les chaînes de bits optimales. Presque chaque tir renvoie la bonne réponse, de sorte que la solution est trouvée de manière fiable plutôt que par hasard.

La conséquence pratique : sur ce petit simulateur sans bruit, la différence peut sembler minime, mais pour des tailles de problèmes plus grandes ou sur du matériel réel, un état dont l'énergie moyenne est proche de l'optimal est bien plus robuste qu'un état qui n'échantillonne que occasionnellement la bonne réponse à partir d'une distribution diffuse.

# Compare the full probability distribution over cut values for both
# algorithms. The most-probable bitstring above only reveals the mode;
# this histogram exposes how much of the quantum state's probability mass
# lands on the optimal cut versus on suboptimal partitions.
def cut_value_distribution(counts, G, shots):
    dist = {}
    for bs, c in counts.items():
        cut, _, _ = evaluate_cut(decode_bitstring(bs), G)
        dist[cut] = dist.get(cut, 0.0) + c / shots
    return dist

std_cut_dist = cut_value_distribution(std_counts, G, shots)
ws_cut_dist = cut_value_distribution(ws_counts, G, shots)

cut_values = sorted(set(std_cut_dist) | set(ws_cut_dist))
std_probs = [std_cut_dist.get(c, 0.0) for c in cut_values]
ws_probs = [ws_cut_dist.get(c, 0.0) for c in cut_values]

fig, ax = plt.subplots(figsize=(7, 4))
x = np.arange(len(cut_values))
width = 0.4
ax.bar(
    x - width / 2, std_probs, width, label="Standard QAOA", color="steelblue"
)
ax.bar(x + width / 2, ws_probs, width, label="WS-QAOA", color="salmon")
ax.axvline(
    cut_values.index(optimal_cut),
    color="k",
    linestyle="--",
    alpha=0.4,
    label=f"Optimal cut = {optimal_cut:g}",
)
ax.set_xticks(x)
ax.set_xticklabels([f"{c:g}" for c in cut_values])
ax.set_xlabel("Cut value")
ax.set_ylabel("Probability")
ax.set_title(f"Probability of measuring each cut value ({shots} shots)")
ax.legend()
plt.tight_layout()
plt.show()

print(
    f"P(cut = {optimal_cut:g}) | Standard QAOA = "
    f"{std_cut_dist.get(optimal_cut, 0):.4f}  "
    f"WS-QAOA = {ws_cut_dist.get(optimal_cut, 0):.4f}"
)

P(cut = 4) | Standard QAOA = 0.4639  WS-QAOA = 1.0000

Cet histogramme quantifie ce que le graphique de convergence ne faisait que suggérer. La probabilité du QAOA standard est répartie sur plusieurs valeurs de coupe sous-optimales, donc la chance d'échantillonner une coupe optimale de quatre en un seul tir ne représente qu'une fraction de la masse totale. Le WS-QAOA concentre presque toute sa probabilité sur la coupe optimale, donc presque chaque tir renvoie la bonne réponse. C'est la signature pratique d'un état dont l'énergie moyenne a convergé vers l'énergie de l'état fondamental, par opposition à un état qui s'est simplement trouvé inclure l'état fondamental dans une large superposition.

Exemple à grande échelle sur matériel

Les étapes 1 à 4 compressées en un seul bloc de code

# Selecting a backend using real hardware
service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=127
)
print(f"Using backend: {backend.name}")

Using backend: ibm_boston

# ── Step 1a: Build the 40-node Max-Cut problem ─────────────────────────────
# A 3-regular graph (every node has exactly 3 neighbors) is a standard QAOA
N_LARGE = 40
G_large = nx.random_regular_graph(d=3, n=N_LARGE, seed=0)
edges_large = list(G_large.edges())
print(f"Graph: {N_LARGE} nodes, {len(edges_large)} edges (3-regular)")

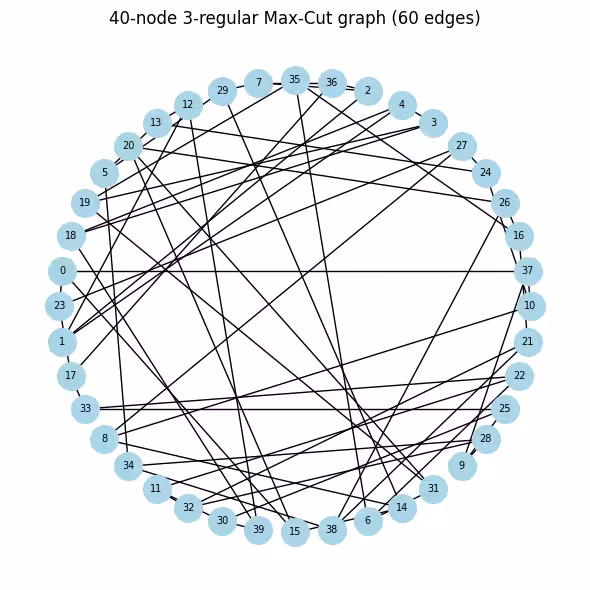

# Visualize the graph so it is clear what problem we are solving before any
# quantum work. Nodes in a circular layout; each edge contributes +1 to the
# cut value when its endpoints land in different partitions.
pos_large = nx.circular_layout(G_large)
fig, ax = plt.subplots(figsize=(6, 6))
nx.draw(
    G_large,
    pos_large,
    with_labels=True,
    node_color="lightblue",
    node_size=400,
    font_size=7,
    ax=ax,
)
ax.set_title(f"40-node 3-regular Max-Cut graph ({len(edges_large)} edges)")
plt.tight_layout()
plt.show()

# Same Maxcut → OptimizationProblem → QUBO → Ising pipeline as the small example,
# applied to the 40-node graph.
prob_large = Maxcut(G_large).to_optimization_problem()
converter_large = OptimizationProblemToQubo()
qubo_large = converter_large.convert(prob_large)
cost_op_large, offset_large = to_ising(qubo_large)
n_qubits_large = cost_op_large.num_qubits
print(
    f"Cost operator: {n_qubits_large} qubits, {len(cost_op_large)} Pauli terms"
)

# ── Step 1b: QP relaxation (multi-start L-BFGS-B) ─────────────────────────
# Same multi-start approach as the small example. At 40 qubits the relaxed
# landscape has many more local minima, so 200 random starts are essential
# to find a low-energy warm-start point.
Q_large = qubo_large.objective.quadratic.to_array(symmetric=True)
mu_large = qubo_large.objective.linear.to_array()

def qp_obj_large(x):
    return x @ Q_large @ x + mu_large @ x + qubo_large.objective.constant

bounds_large = [(0.0, 1.0)] * n_qubits_large
rng_qp = np.random.default_rng(42)
best_val_large, c_star_large = np.inf, None

for _ in range(200):
    x0 = rng_qp.uniform(0.0, 1.0, n_qubits_large)
    res = minimize(qp_obj_large, x0, method="L-BFGS-B", bounds=bounds_large)
    if res.fun < best_val_large:
        best_val_large, c_star_large = res.fun, res.x

# Regularize and convert to rotation angles (same formula as small example)
epsilon_large = 0.25
c_clipped_large = np.clip(c_star_large, epsilon_large, 1 - epsilon_large)
thetas_large = 2 * np.arcsin(np.sqrt(c_clipped_large))
print(
    f"c* range: [{c_star_large.min():.3f}, {c_star_large.max():.3f}]  "
    f"theta range: [{thetas_large.min():.3f}, {thetas_large.max():.3f}] rad"
)

# Plot the distribution of c* values to see how much structure the relaxation
# extracted. Values near 0/1 mean confident assignments; values near 0.5 mean
# the classical solver was uncertain and quantum exploration is most needed there.
fig, ax = plt.subplots(figsize=(6, 3))
ax.hist(c_star_large, bins=20, color="steelblue", edgecolor="white")
ax.axvline(0.5, color="k", linestyle="--", label="Uniform prior (std QAOA)")
ax.set_xlabel(r"$c^*_i$")
ax.set_ylabel("Count")
ax.set_title(r"Distribution of warm-start values $c^*_i$ (40-node graph)")
ax.legend()
plt.tight_layout()
plt.show()

# ── Step 1c: Build WS-QAOA circuit ─────────────────────────────────────────
# Reuse build_ws_qaoa from the small-scale section unchanged; the helper
# scales automatically with n_qubits and the cost operator size.
p_large = 1
ws_qc_large, ws_gammas_large, ws_betas_large = build_ws_qaoa(
    cost_op_large, p_large, n_qubits_large, thetas_large
)
ws_qc_large.measure_all()

# ── Step 2: Transpile to hardware-native gates ──────────────────────────
# generate_preset_pass_manager compiles the abstract circuit to th
# gate set of the backend and inserts SWAP gates wherever the cost Hamiltonian
# couples qubits that are not directly connected on the processor.
pm = generate_preset_pass_manager(optimization_level=3, backend=backend)
ws_isa_large = pm.run(ws_qc_large)

ecr_count = ws_isa_large.count_ops().get("ecr", 0)
print(
    f"\nTranspiled circuit: 2Q depth={ws_isa_large.depth(lambda x: x.operation.num_qubits == 2)}"
)
ws_isa_large.draw("mpl", fold=-1)

Graph: 40 nodes, 60 edges (3-regular)

Cost operator: 40 qubits, 60 Pauli terms
c* range: [0.000, 1.000]  theta range: [1.047, 2.094] rad

Transpiled circuit: 2Q depth=86

# ── Classical baseline via simulated annealing ────────────────────
# Run SA before any hardware calls to get a strong classical reference cut
# value. SA is fast (seconds), needs no solver license, and reliably finds
# near-optimal solutions on 40-node graphs. We use sa_cut as the denominator
# for the approximation ratio instead of the looser QP upper bound.
#
# At each step we flip a random node and accept the move if it improves the
# cut, or with probability exp(delta/T) otherwise. Temperature T decays
# geometrically, allowing uphill moves early on to escape local minima.
def simulated_annealing_maxcut(
    G, seed=0, T0=2.0, T_min=1e-4, alpha=0.995, n_steps=100_000
):
    rng_sa = np.random.default_rng(seed)
    n = G.number_of_nodes()
    x = rng_sa.integers(0, 2, n)
    best_x = x.copy()
    best_cut = sum(1 for u, v in G.edges() if x[u] != x[v])
    T = T0
    for _ in range(n_steps):
        i = rng_sa.integers(0, n)
        delta = sum((-1 if x[i] != x[nb] else 1) for nb in G.neighbors(i))
        if delta > 0 or rng_sa.random() < np.exp(delta / T):
            x[i] ^= 1
            cut = sum(1 for u, v in G.edges() if x[u] != x[v])
            if cut > best_cut:
                best_cut, best_x = cut, x.copy()
        T = max(T * alpha, T_min)
    return best_x, best_cut

sa_solution, sa_cut = simulated_annealing_maxcut(G_large)
print(f"Simulated annealing cut value: {sa_cut}  (classical reference)")

# ── Step 3: Execution on hardware ───────────────────────────
# A Session reserves the backend so the COBYLA iterations and final sampling
# run back-to-back without re-queuing between jobs — important when the
# optimizer submits many short jobs sequentially. All jobs are tagged with
# "TUT_WSQAOA" for traceability in the IBM Quantum dashboard.
#
# EstimatorV2 with resilience_level=1 enables twirled readout error extinction
# (TREX), which corrects systematic measurement bit-flip errors without extra
# circuit overhead. 4096 shots per call balances estimation noise vs. job time.
estimator_options = EstimatorOptions()
estimator_options.resilience_level = 1
estimator_options.default_shots = 4096
estimator_options.environment.job_tags = ["TUT_WSQAOA"]

# Align the cost observable with the physical qubit layout chosen by the transpiler
cost_op_isa = cost_op_large.apply_layout(ws_isa_large.layout)
ws_param_order_isa = list(ws_isa_large.parameters)

ws_history_hw = []

with Session(backend=backend) as session:
    estimator_hw = Estimator(mode=session, options=estimator_options)

    def hw_cost_fn(params):
        bound = ws_isa_large.assign_parameters(
            dict(zip(ws_param_order_isa, params))
        )
        energy = (
            estimator_hw.run([(bound, cost_op_isa)]).result()[0].data.evs.real
        )
        ws_history_hw.append(float(energy))
        print(
            f"  iter {len(ws_history_hw):>3d}  <H_C> = {energy:.4f}", end="\r"
        )
        return float(energy)

    # Warm-start initialization: gamma=0 means the cost unitary is the identity on
    # the first call, so COBYLA immediately evaluates the warm-start state itself —
    # a much better starting signal than a random point.
    ws_params0_hw = np.concatenate(
        [np.zeros(p_large), np.full(p_large, np.pi / 4)]
    )

    ws_result_hw = minimize(
        hw_cost_fn,
        ws_params0_hw,
        method="COBYLA",
        options={"maxiter": 150, "rhobeg": 0.3},
    )
    print(
        f"\nOptimization complete: energy={ws_result_hw.fun:.4f}, "
        f"iterations={len(ws_history_hw)}"
    )

    # ── Step 3b: Sample the optimized circuit ──────────────────────────────────
    # Use 8192 shots for the final sample to get a reliable mode estimate.
    sampler_hw = Sampler(
        mode=session,
        options={"environment": {"job_tags": ["TUT_WSQAOA"]}},
    )
    ws_bound_hw = ws_isa_large.assign_parameters(
        dict(zip(ws_param_order_isa, ws_result_hw.x))
    )
    counts_hw = (
        sampler_hw.run([ws_bound_hw], shots=8192)
        .result()[0]
        .data.meas.get_counts()
    )

best_bs_hw = max(counts_hw, key=counts_hw.get)
best_count = counts_hw[best_bs_hw]
total_shots = sum(counts_hw.values())

# Decode: Qiskit returns bitstrings with qubit 0 at the rightmost position,
# so reversing the string maps character index i to variable x_i.
cut_val_hw, s0_hw, s1_hw = evaluate_cut(best_bs_hw[::-1], G_large)

# Compare against simulated annealing.
# A ratio >= 1.0 means WS-QAOA matched or beat the classical SA solution.
# A ratio close to 1.0 (e.g. > 0.95) shows the quantum result is competitive.
approx_ratio_hw = cut_val_hw / sa_cut
print(
    f"Most-probable bitstring frequency: {best_count}/{total_shots} "
    f"({100*best_count/total_shots:.1f}%)"
)
print(
    f"WS-QAOA cut: {cut_val_hw}  |  SA cut: {sa_cut}  "
    f"|  Approximation ratio vs SA: {approx_ratio_hw:.4f}"
)

# Visualize both solutions side-by-side on the graph.
# Blue = partition S, orange = partition S-bar.
# Edges crossing between colors are the ones counted in the cut.
fig, axes = plt.subplots(1, 2, figsize=(14, 6))
for ax, assignment, cut, title in [
    (
        axes[0],
        list(sa_solution),
        sa_cut,
        f"Simulated Annealing (cut={sa_cut})",
    ),
    (
        axes[1],
        [int(b) for b in best_bs_hw[::-1]],
        cut_val_hw,
        f"WS-QAOA hardware (cut={cut_val_hw})",
    ),
]:
    colors = [
        "skyblue" if assignment[i] == 0 else "salmon" for i in G_large.nodes()
    ]
    nx.draw(
        G_large,
        pos_large,
        with_labels=True,
        node_color=colors,
        node_size=400,
        font_size=7,
        ax=ax,
    )
    ax.set_title(title)
plt.suptitle("Max-Cut partitions: SA vs WS-QAOA", fontsize=13)
plt.tight_layout()
plt.show()

# ── Step 4: Convergence plot and summary ──────────────────────────────────
# On real hardware the trace will be noisy (shot noise + gate errors), but the
# overall downward trend confirms that COBYLA is making progress despite noise.
fig, ax = plt.subplots(figsize=(7, 4))
ax.plot(ws_history_hw, color="tab:orange", label="WS-QAOA (hardware)")
ax.axhline(
    ws_result_hw.fun,
    color="tab:orange",
    linestyle=":",
    label=f"Final energy ({ws_result_hw.fun:.3f})",
)
ax.set_xlabel("Optimizer call")
ax.set_ylabel(r"$\langle H_C \rangle$")
ax.set_title(f"WS-QAOA convergence on {backend.name} (40 qubits, p=1)")
ax.legend()
plt.tight_layout()
plt.show()

print("\n=== Large Scale Summary ===")
print(f"{'Metric':<38} {'Value':>10}")
print("-" * 50)
print(f"{'Nodes / Edges':<38} {N_LARGE:>5} / {len(edges_large):<4}")
print(f"{'QAOA layers (p)':<38} {p_large:>10}")
print(f"{'Transpiled ECR gate count':<38} {ecr_count:>10}")
print(f"{'Transpiled circuit depth':<38} {ws_isa_large.depth():>10}")
print(f"{'Optimizer iterations':<38} {len(ws_history_hw):>10}")
print(f"{'WS-QAOA energy (hardware)':<38} {ws_result_hw.fun:>10.4f}")
print(f"{'Cut value':<38} {cut_val_hw:>10}")
print(f"{'Simulated annealing cut value':<38} {sa_cut:>10}")
print(f"{'Approximation ratio (vs SA)':<38} {approx_ratio_hw:>10.4f}")

Simulated annealing cut value: 53  (classical reference)
  iter  31  <H_C> = -12.4094
Optimization complete: energy=-13.0256, iterations=31
Most-probable bitstring frequency: 4/8192 (0.0%)
WS-QAOA cut: 53  |  SA cut: 53  |  Approximation ratio vs SA: 1.0000

=== Large Scale Summary ===
Metric                                      Value
--------------------------------------------------
Nodes / Edges                             40 / 60
QAOA layers (p)                                 1
Transpiled ECR gate count                       0
Transpiled circuit depth                      276
Optimizer iterations                           31
WS-QAOA energy (hardware)                -13.0256
Cut value                                      53
Simulated annealing cut value                  53
Approximation ratio (vs SA)                1.0000

Étapes suivantes

Recommandations

Si tu as trouvé ce travail intéressant, les ressources suivantes pourraient t'intéresser :

• Couches QAOA plus nombreuses : augmente p pour voir comment les deux algorithmes s'améliorent avec davantage de couches de circuit, et si l'avantage du WS-QAOA à faible profondeur persiste.
• Addon Qiskit optimization mapper : explore la documentation et essaie de modéliser différents problèmes combinatoires, ou d'utiliser différents solveurs pour la relaxation continue.

Références

[1] D. J. Egger, J. Mareček, and S. Woerner, "Warm-starting quantum optimization," Quantum, vol. 5, p. 479, 2021. arXiv:2009.10095

[2] E. Farhi, J. Goldstone, and S. Gutmann, "A quantum approximate optimization algorithm," arXiv:1411.4028, 2014.
