Diagonalisation quantique par échantillonnage groupé d'un hamiltonien nucléaire

Estimation d'utilisation : 2,5 minutes sur un processeur Heron (REMARQUE : il ne s'agit que d'une estimation. Votre temps d'exécution peut varier.)

Vous cherchez la version Fortran ?

Ce notebook présente l'implémentation Python. L'implémentation Fortran se trouve dans le répertoire compagnon Fortran de ce dépôt de documentation. La version Python ajoute une étape de récupération de configuration auto-cohérente, que le pilote Fortran n'effectue pas.

Résultats d'apprentissage

Apprenez comment un hamiltonien de modèle en couches nucléaire, tabulé dans une base d'orbitales couplées en $J$ , devient un hamiltonien de qubits dans le schéma $m$ , où un qubit correspond à un état à une seule particule.
Construisez un ansatz d'excitation fixe et non variationnel dont les angles proviennent de la théorie de la perturbation au second ordre, de sorte qu'il n'y ait pas de boucle d'optimisation classique.
Comparez les excitations qubit et fermioniques et mesurez comment ce choix affecte la profondeur à deux qubits de l'ensemble.
Exécutez la récupération de configuration auto-cohérente avec qiskit-addon-sqd lorsque les quantités conservées sont les nombres de nucléons, $M_J$ , et la parité plutôt que les nombres d'électrons et le spin.
Appliquez un seul workflow, d'un problème à 24 qubits que vous pouvez vérifier exactement à un problème à 40 qubits comportant près de deux millions d'états de base, au-delà de la capacité de diagonalisation exacte de ce tutoriel.

Prérequis

Avant de commencer, passez en revue les sujets suivants :

Diagonalisation quantique par échantillonnage et la référence API de l'addon SQD.
Diagonalisation quantique par échantillonnage d'un hamiltonien de chimie, l'équivalent en structure électronique de ce tutoriel.
Transpiler pour une cible de backend et Introduction aux primitives.
La seconde quantification et le mappage de Jordan-Wigner.

Contexte

Le modèle en couches nucléaire traite un noyau comme quelques nucléons de valence se déplaçant dans un petit ensemble d'orbitales à une seule particule au-dessus d'un cœur inerte, interagissant via une force à deux corps empirique ajustée sur des spectres mesurés. Il est largement utilisé en structure nucléaire de basse énergie. Son coût de calcul est combinatoire : la base est constituée de toutes les façons de répartir les protons et les neutrons de valence sur les états disponibles, et cette croissance limite les espaces de modèle accessibles à la diagonalisation exacte.

La diagonalisation quantique par échantillonnage groupé (pooled SQD) [1] divise ce problème en deux. Un circuit quantique est utilisé uniquement pour proposer quels états de base comptent. Il est mesuré dans la base computationnelle, et chaque chaîne de bits mesurée désigne un déterminant de Slater. L'hamiltonien est ensuite construit et diagonalisé classiquement dans l'espace engendré par ces déterminants. Comme l'étape classique est une diagonalisation exacte à l'intérieur d'un sous-espace, elle renvoie une borne supérieure variationnelle sur l'énergie réelle de l'état fondamental, et cette borne ne peut que diminuer à mesure que des déterminants sont ajoutés.

Cette division du travail rend la méthode tolérante au bruit, avec une limitation importante. Le bruit modifie quels déterminants le circuit propose. Il n'entre pas dans l'hamiltonien classique, il ne peut donc pas déplacer la valeur propre d'un sous-espace donné : un shot qui viole une quantité conservée est rejeté ou réparé, et un shot qui survit est un vecteur de base légitime, quelle que soit la façon dont il a été produit. Le bruit vous coûte donc de la qualité de sous-espace, et non de l'exactitude, et le nombre que vous rapportez est de toute façon une borne supérieure.

La structure nucléaire fournit plusieurs nombres quantiques exacts pour filtrer les échantillons. Un déterminant physique doit porter le bon nombre de protons de valence et le bon nombre de neutrons de valence, la bonne projection totale du moment angulaire $M_J$ , et la bonne parité. Chacun peut être vérifié avec un test entier sur une chaîne de bits. La fraction d'échantillons rejetés dépend de la contrainte et de l'espace de modèle.

The 24-qubit sd-shell register: three proton orbitals and three neutron orbitals, each split into 2j+1 magnetic substates, one qubit per substate, with the reference determinant of neon-20 filled on the maximal magnetic substates of the 0d5/2 orbital.

Chaque qubit est un état à une seule particule du schéma $m$ $(n, \ell, j, m_j, t_z)$ , et $|1\rangle$ signifie occupé. Le registre utilise un ordre fixe : les protons d'abord, puis les neutrons ; au sein d'une espèce, les orbitales dans l'ordre du fichier ; au sein d'une orbitale, $m_j$ décroissant. Les deux moitiés d'une chaîne de bits sont donc la configuration des protons et la configuration des neutrons. Il s'agit de la bipartition attendue par les outils de post-traitement du pooled SQD.

Le workflow

Deux étapes du diagramme gèrent les symétries nucléaires.

La réparation et la post-sélection traitent les échantillons affectés par le bruit matériel. Les deux nombres de nucléons des demi-registres sont des poids de Hamming, donc qiskit-addon-sqd les traite directement : recover_configurations répare une chaîne de bits corrompue en inversant les bits les moins cohérents avec l'estimation actuelle des occupations orbitalaires moyennes, plutôt que de rejeter le shot.

Le sous-espace produit introduit $M_J$ . Comme $M_J = M_p + M_n$ couple les deux moitiés, ce n'est pas une propriété de l'une ou de l'autre, il ne doit donc pas être utilisé pour filtrer des shots entiers : une chaîne de bits dont la moitié proton et la moitié neutron sont chacune valides contribue tout de même deux bonnes demi-configurations même lorsque son $M_J$ total est incorrect. Le sous-espace est donc engendré par chaque produit d'une configuration de protons échantillonnée avec une configuration de neutrons échantillonnée, en ne conservant que les produits qui tombent dans le secteur $M_J$ et de parité cible. Il s'agit de la construction de sous-espace du pooled SQD, et cela signifie que quelques milliers de chaînes de bits peuvent engendrer un sous-espace bien plus grand que le nombre d'échantillons.

Deux équations fondamentales

L'hamiltonien du modèle en couches est un terme à un corps plus une interaction à deux corps,

\begin{equation} \tag{1} H = \sum_{p} \varepsilon_p\, a_p^\dagger a_p + \tfrac{1}{4}\sum_{pqrs} \langle pq \| rs \rangle\, a_p^\dagger a_q^\dagger a_s a_r , \end{equation}

où $p,q,r,s$ désignent les états du schéma $m$ et $t_z = -1$ pour un proton, $+1$ pour un neutron. Les interactions empiriques telles que USDA [2] et GXPF1 [3] sont tabulées non pas dans le schéma $m$ mais dans la base couplée en $J$ , sous forme d'éléments de matrice $\langle ab; J | V | cd; J \rangle$ entre états à deux corps antisymétrisés et normalisés d'orbitales $a,b,c,d$ . La récupération de l'élément du schéma $m$ est un recouplage de Clebsch-Gordan,

\begin{equation} \tag{2} \langle pq \| rs \rangle = \sqrt{1 + \delta_{ab}}\sqrt{1 + \delta_{cd}} \sum_{J} \langle j_p m_p\, j_q m_q | J M \rangle \langle j_r m_r\, j_s m_s | J M \rangle \langle ab; J | V | cd; J \rangle , \end{equation}

les facteurs $\sqrt{1+\delta}$ annulant la convention de normalisation des états tabulés. Tout le reste de ce tutoriel est construit sur ces deux équations.

Les trois exécutions

	Noyau	Couche	Qubits	Base autorisée par symétrie	Vérifiable exactement ?

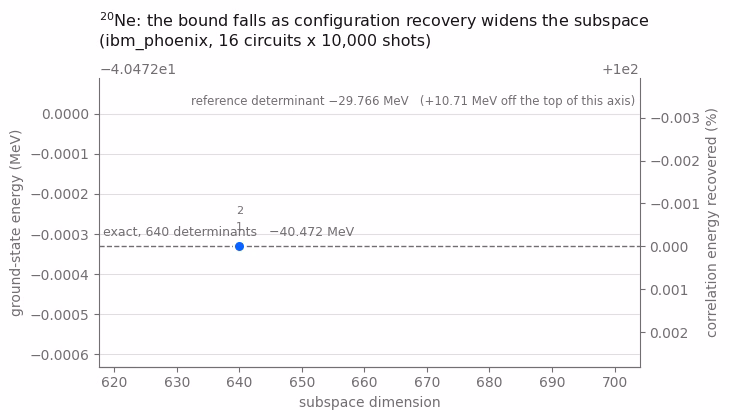

Petite échelle	$^{20}\mathrm{Ne}$ (2p + 2n)	$sd$	24	640	Oui
Grande échelle	$^{44}\mathrm{Ti}$ (2p + 2n)	$pf$	40	4,000	Oui

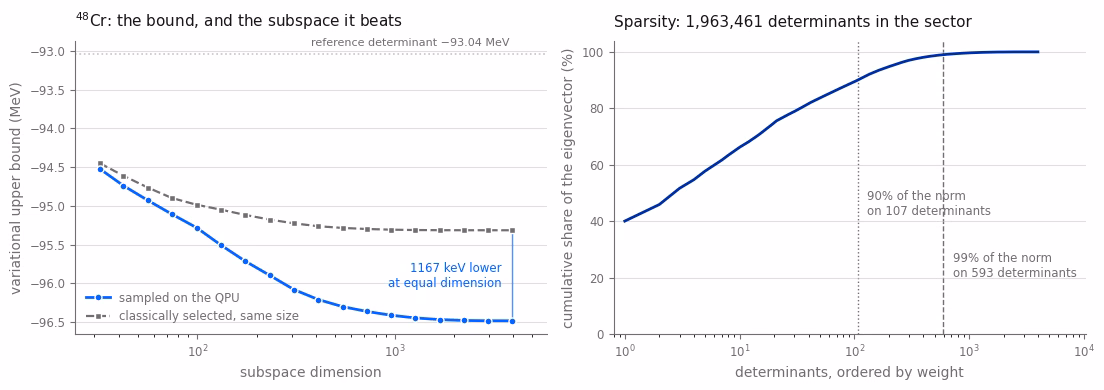

Grande échelle	$^{48}\mathrm{Cr}$ (4p + 4n)	$pf$	40	1,963,461	Non

L'exécution à petite échelle constitue le guide pas à pas. Les deux exécutions à grande échelle utilisent un registre à 40 qubits : la première est encore suffisamment petite pour être diagonalisée exactement sur un ordinateur portable, ce qui permet de comparer le résultat matériel à une référence exacte. La seconde dépasse la capacité de diagonalisation exacte de ce tutoriel.

Chaque exécution ici s'exécute sur un QPU. Il s'agit d'un choix fait pour ce tutoriel plutôt que d'une exigence de la méthode : les trois exécutions partagent un backend et un budget de portes afin que vous puissiez comparer leurs performances à différentes tailles de problème.

Configuration requise

Installez les paquets suivants avant de commencer :

Qiskit SDK v2.0 ou une version ultérieure (pip install qiskit)
qiskit-ibm-runtime v0.40 or later (pip install qiskit-ibm-runtime)
Addon SQD v0.12 ou une version ultérieure (pip install qiskit-addon-sqd)
NumPy, SciPy et Matplotlib (pip install numpy scipy matplotlib)

Vous avez également besoin d'un compte IBM Quantum® avec des identifiants enregistrés localement, ainsi que d'un accès à un QPU comportant au moins 40 qubits.

Aucun paquet de simulateur n'est nécessaire, et aucun fichier de données ne doit être téléchargé. Les deux fichiers d'interaction utilisés par ce tutoriel sont intégrés dans la cellule de configuration suivante et écrits dans un répertoire temporaire lorsque vous l'exécutez.

Configuration

Cette section importe les outils et définit les fonctions d'aide du modèle en couches dont le workflow a besoin, dans l'ordre dans lequel le workflow les utilise. La physique sous-jacente à chacune est dérivée dans l'Annexe ; les commentaires décrivent le rôle de chaque fonction dans le workflow.

Deux fichiers d'interaction sont d'abord décompressés. Les deux sont des jeux de paramètres publiés, intégrés ici afin que le notebook soit autonome : usda.snt est l'hamiltonien USDA de la couche $sd$ [2] et gxpf1.snt est l'hamiltonien GXPF1 de la couche $pf$ [3].

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-addon-sqd qiskit-ibm-runtime scipy

from __future__ import annotations

import base64
import gzip
import itertools
import tempfile
from dataclasses import dataclass
from functools import lru_cache
from math import factorial, sqrt
from pathlib import Path

import matplotlib.pyplot as plt
import numpy as np

from qiskit import QuantumCircuit
from qiskit.circuit.library import PauliEvolutionGate
from qiskit.quantum_info import Operator, SparsePauliOp
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit_addon_sqd.configuration_recovery import recover_configurations
from qiskit_addon_sqd.counts import bit_array_to_arrays
from qiskit_addon_sqd.subsampling import postselect_by_hamming_right_and_left
from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2

from scipy.linalg import eigh

_USDA_SNT_GZ = (
    "H4sIAI5wqWoC/4WY224bRwyG7/UU9F0CONsZco5AUyBuC/QmQNG06KWhWGql1LYMy+kJefiOTrucGXJrQAgsf5nl8ecOr+CX"
    "D9+9g/0K9pv1/T389rx7gPLrsH+Cz/vVctg+vgAsrgB+HeDdAD9t7zYv6+dr+DDA+z8223/X17B8XMFN+ev9+m+4ed799XjA"
    "f9z8sy/4+s8BvoWYrsEERwbhFRqTXi+uCvOwW63vYf+0vFvDAgDo/AFIh8/hK7DH30354Omvb8o3V8c/vIUnMKtboK/wiGKF"
    "+gnFEfVn9PQUe8bthNIRtftbsGfUtQbAGXUFfawM8K0BF9SP6MWA0BpwQcMRvRhwBSX86+fl3ct2d4jq4+eHa3hYv2x2q7fX"
    "AJuPy+fb3cP69+Uh4luAT8djv95++eGV/fj6y6dvFudnmcX4lGOoBmttNOVncTL2FLs3NGT0l++ndJTv0cR8/t6NUanP8WMI"
    "6nPC6C8/5wp+vnn//QLOP9ank3k2wRszkDn/Zwv15xiv41l2SDmjhuEFM4PJ0QkYcgzM4A1Jp1GDkcvtaWMAR9tosAa9huHk"
    "AtoUBYwaF8hGarAxOywgxnoeN+Se2smF4H3QMPZQ653XMJpOi6GyrcLcZJtzLgoYcdsOyXKibV1Aom0fikJO0VLUMDeW3kAl"
    "qQLWpd66qGE02eZ9lXqSPD3UWyl5DeOeGnINJnmaUggCVrtgh2DJNm3fVy8WF3LSMFa9hYga5iYX0IQsYK2nmTpJkoq81Acy"
    "jLTTnPEaxqo3JGcbvZMeGnJVbw6mf2cUqcIsO80nFdOFq8JoSlY+Zb7FfNNZlnw2PqOE8SL3PtlSJhJGXGqsDRjbh4bmocWy"
    "oiIxSxjv09JYgaxlGLZxA9EFFOImuIBt3EB04TK3Z5S8wizrrFCJQ4Xpgl9hzDYbu0LCNm6HzkJHweUkYazITalyF7NjGAnh"
    "FZJFQniFZFHnqWgbdZ6qtoX50VZhvEJ81TJe7AUcQozH8yQMJ8ymUS07jLin6LXT3FRIhmwSTmtbJpEjr2AsvM7E1ra+ZaiM"
    "NoxewZinBlPQTmPJyikn7TQ2630SbWuz4CLlwzuGhCHPqbUmRZQwpkiBDn1vsoQ55oKjbEvNNVgbXls0WvA0NKnPpku91Fkx"
    "pahhXPDJtxVCQkBcMtJD27I8VJGAhWYYlVuZzc5e+jSIZWnLa57nOQ1iWZY+jSE3GP5/QIKi5E1Agqi9BbMZiUjEWNwChqKq"
    "KTZY11ku5ca2Pqc4YKk1o2DstBjJC1htW2nAgEZ4aDdPvQmmmLeY4tWFt9Y3VAdlpW+oDcpa3zpM1jdUB2XV9agOyqrrcWZQ"
    "sq7vMMffBseux5l5yjoLZ+Yp6yzU5mmt5DgzT5mSozZPoVIknJmnTJFQHZRV12OrlvpFQFbycoGKOWiYfl9QlXySGtSUvL9W"
    "VJi/YG4grC4CmuCX6CZrKUsY64UyJolCQoZJqWeKhDOCzxQJNcGXbZMEX7EtzF+gvCI1npxjmKaW5Q06ewVjOY0u2+Y0kt5D"
    "JhlETS2P+5CqyIMYkCI1NK50SO3TarSR2qfVaKOZPmXjg2beVJmS01zqp/CSmvoqvNSOD/kaS+qUoSGaTM2yz83fdjtMvsZy"
    "xOv7N44Fff/GT5q5tXWYfB3jWND3b9yumUvK5SQnvK6w/VuHyfu3DpP3bx0m7984FvT9W4fJ+zceWq/v3zpM3r9xLOj7tw6T"
    "928X053QgGz/1mHy/u3yZ8lTtn/jWND3b74NiDx2vRbeep56Lbz1oPRaeOv9G0dmxofXPK33bx0m798C1B9RuP4DPJ0WcLAa"
    "AAA="
)

_GXPF1_SNT_GZ = (
    "H4sIAI5wqWoC/4WcQY8dtw3H7/kU41sCeF8lUqKkQw9NgbaXoEHQQ26BkdiIEWdt2E6L9tNXb9+ORIn8PwdZILB/S3I4IsW/"
    "ZiYvjr//+P3f4nG8ef/x+PDm4dOvr9+9++rF8d3l+Mf7x99fvTz+dTn++fnTH7/1//z28pfL8e3H9/95fHm8evzl+lffvf3f"
    "H59e/fb26L9zHN//+t9Pl+OH1/++HH89JL88gkQO8esfvjm+phDomyvW//39/S+v3x2fPrz6+fVX/dfS889B4fpz/aN43P7p"
    "f3Bw/ynH8fD0Zy+uf/fn48MR3vxU/kRXlp7Z+PzDiqUnNn74iW8sb3azYvm0m29s2uxGxabTbryx2cZ7nGzu7KOKV2y8g5Un"
    "dsZbbLyDLafd53irjXew9bR7jffF8fbx8+uPr37+/Pb941dPv3P93ZH4W/If6kUohXCm+Jbmh3yR0jicybwl9CFeuFILy908"
    "HtIlcrlZyCNJ2q6MdGi7ZVy4tlvHJS52Y71FnHp8D+HCIYTlQuYFhdsv0yVxzZB6vsxwaZwJUumkIjWB1POdDhcqlR2KVo85"
    "SoDU8NgdNodiZevqMUqB1LCVWsO2ZMQlyYs+bXEFk4m5bMJJlVgSpGjaouhQvFKxUIbUjIvI85hWW4FNvubyDnMxMkFKRc8V"
    "Uml65OhQW1x9fe3XOAtsZPXJ36TIX18SaoQUnysnZsHUXPfcKqTyaSu36FHbWg0tN0jxWIXEAVLzbqcqkMpj3T8lwlBp9RhD"
    "qpAaHpnzni9nRXPh6lDbysmJBVLzDtU71KztnDxqW1+JhDaKnTtUa4DUzH00Hp0VXQMHSM3c16irlpf7GEcN1dogpfpEDpAa"
    "WRUOBKl0UqkIQ2qs+5IYU6OvthbFodIaF6/9i51VeF0TLZSN2lfh9T729utQOqtXKi/dl/21mihhW+M+BpIKqblypDWHSntc"
    "mSA1O3nMe+6dHp0DEaRmXCU0h9p7dOYCqVm1MehOnvy7nWphSKnuu+Q++X2Ca4uQGrYkxp3yMkFLL0ygavPovmR64dhFY5QM"
    "KVK1XRxqX4UydlHCXU44hY1ydndKuUBK11BzqH1NNOKNMvt27PMXVUWBemSqCVIjrr4nYFtzTSQJkJp3O7se09p9YygCKVL7"
    "UN4opx5DNnE5q5AlerZ2jyExpEYmggTtMYFrzC1Bak58jetGeSvHenSip9ROik0m5lqdsxzjrCYhTM1uImOHYZzVPvnWjXIm"
    "0RoaKyqhjjlqiEE3uWoYHqopbT/KY0pDD+Xtx9d8lvI0n6U8zWcpT/NpQqDms5Sn+TRVoOazlKf5LOVpPk1VqPl05AI1n6U8"
    "zaepAjWfpTzNp6kKNZ/OQoGaz1Ke5rOUp/k0VaHm03mvUPOd1+esL6X5LOVpPkt5ms9SnubTVIGaz1Ke5rOUp/ks5Wk+TVWo"
    "+SzlaT69mgVqPk0VqPks5Wk+S3maT1MVaj5dPwVqPkt5mk9TFWo+S3ma77x/8z56ms9SnuazlKf5LOVpPkt5ms9SnubTVIWa"
    "z1Ke5jupfRWumk9TBWo+S3maz1Ke5rOUp/k0VaHms5Sn+XTnLVDzWcrTfJqqUPNZytN85/1z7rbSfJbyNN/5t06fUJrPUp7m"
    "OykvE7T0wgqqdmo+Mb3Q03yCO6bSfII7ptJ8gruc0nxi+pen+eROL5yaT3CXU5pPx1Sh5hNcj0rzCajHVfMJqMdV88mdesyu"
    "xwo1n+B6VJpPcD0qzSe4HpXmE1yPSvMJrkelwERVR4Waz1Ke5hNTQ3THoxO90nzFZMLTfAVnVWm+grOqNF/BWVWaTxMVar6C"
    "r1FpvgK6yar56vbja76onormu8/5ViqOrNblZH6l0NPAlRq9sKaIbaFnhis15tUuH/E1oieLK1XOTIgsz3ROap9XpQ/SJWqK"
    "bCYcKm6K4tp9iUqqzbd1j4qO+g2tpTV6sll1qLipk6fnw32/isDWPSruPborwz7x9eakKbbry6Gi7RN9nrhuHr4tPXXsVLT9"
    "vvTdKlUQ18i9Q0Wn+2ZOlYpva0yiDhXthNz69p4S+7ZG7h0q2jma+/BIIfm2RnU4VLQ9R6hG4iWryVurhorOlNbzEJr4tubk"
    "bim6e25iqbFbJY4MKfREfaXGNXKK2aF2BSapD6Oy5162yd1S5Og0iq3k5tua1WEpsus+ZO4ZS76tqU4sRc7+mAtJyL6teR8t"
    "RVbDUO9yXM2a2O6jQ5GjdCi3HKpva04dluK7J1uWGtFLjhFS6J2HlZpKhzOm0JsRK5XnmjD7Izv5av0eBd7zVb5IsVU6ffTN"
    "oQXf1peoeveNjZWaNURFZ0L8fTsX1s9hwO4eeHkOA3Z3Zct6ZOccgPAM0O91hR4ZPEcWMAPkdBWQvsdZj72xZuTRs2U95qFY"
    "a8FZHVQpy/Mhd55YbGmPew2VGB2PRvOVsNlib0orYbO1U8fi0cbF6uQhw7jUycMybYs/dSiKwGxyLB5tXEmdM5WM4lKnGLFm"
    "FFeaPTruK8ehlEcbV55n2yIwrnlOXorAuPKsxyIwrjz7l3greptzSgve+tqo2lLbcu9MQ4oiPDMpjzaueR8rUUZxqaql/T46"
    "k5WiCM9fyuNpy5uZpM9WkvfaxpS1Ndd96JKV2LflUdrW1idaKOT0HNMnTCdnT/OZvcOZv5RHG5fqAJFhXLO2WykwrtlzJkV4"
    "llMebVxp7kOUMopr7h1dSmcUl9LuxesT2z6kPOq4ttkkk7sj1/1JWWWnHvfdfVKE50LlUV+jObPqs2hO+zViytpSJ+CFSyu+"
    "LY+yttRM3gf3HH1bHmVtzR5NXZQXcI0epW1tdyh2d86a2O52F9vR6V8FUgTm1dWjjWuepZUgMK45k2cKMC6PIjD7rh6j+gpi"
    "0Y904b675/n2h3u6QteTedkoc7qy2LIeaUxpkXNAHgeV53khozOYxZb1qDpTrvAa+TxBClECvEbPlvWY5o4cA7zGNDSfFIbX"
    "6NmyHmd1SEnwGgfVJ6YKr9GzZT3KebdDZIYe5bzGQLFAj54t7XHXfDkmJ6v789r17e7iTEMrxXhmUh5tXHNmainCuObMVBOO"
    "y6MYzEyrx9MW2VMf4cC9NWlbzpmVoqytucPkIO12SsZ4/lKUtTX7V6LGsfi2phadlLa1nX89naUHc437uYnQni/nlEzWN/S8"
    "s7TVo41LvUsW9+pwqFBl79HsPYkVr/sK9GjjYnVWSzBfqjoowXx5FN+ZC6dHG5d6WybjfM15ouYE8+VRDObC1aOOa3v+WEJq"
    "Tlzb2VCRELOtbYEU47NH5dHGpd5nagzj0s+HAozLoxjMq6tHnfutHmNjblz23G/1qChra3rMOT6f3jGefRVlbamZKfR1COKa"
    "PWdS1tZcXy3mnMm3pd4IGpS1Nd9Uai0Wir6t+fxxUtrWPvu27M1MG8XJ1KMz+yqK8Vmt8mjjmn1CKmcUF88zhVIzimtOtZNi"
    "fO6rPGpbW9XGLrg50G5rfwNhUueu7swmEtI55yQ0m/RpqI3JPd15ujVtWY9TSbcxpSU8dSShAj16tk4b3r6dmUlI2/L27Ulp"
    "W7vKLFK3uByK4nI2VP19SFEJ7EOrRxvXyESr413YhPchLsssV/0dRlEJ70PKo7a1n/vWa1rLbsu8mTooa0up8tpyEd+Wep42"
    "KG1rf6su5ebkvpqztLzl3qltRSVc28ojmTM+9F2TwNm3Qgp9/eSeKnaNXFtwqH3nk1KaJE05M6ZDOdNjv9NJIvm2Zr+3lFeP"
    "EvqGnH1bM/eWMtNQvFCRHnzUlJlzXMqZYFKqHHLxbdFUFIbiu+8XWmo+50vL6R06l1u/PBO/asN8B5zAmdXTDtP7r8h+jeWL"
    "lFOPocYumti39SWq3v0iTvxdtDw9hhmUq9N6PbaqvzJyqyNeMi0nIm51LLbojgIrOUKP+l2yBj16tghrqxib1gqg0pLknfIq"
    "bdoirJqkMMNrnDNATPgaPVuE9VBv0J7HbU107V42W44eUhSjPrF4JKyHUokZxqXeTV+exAI9pCjGp/zKIwE9dO2+XSTX1vbc"
    "b6pJUYT1UOCWWw2+rdmZJkVYD1Ef0Uoi39acySdFWA9RztLVjm9LPQ0cFAENc3unJjrVsWuY0mK297EYxbrbcs7vlUfCGib3"
    "bQ/GNWffMijCGkZRDHr0w+KRsIbpnem6dnZbe9VOitTsW7e3I+e7Pgnv7tfHQxvl7O7KlvU4zu95fouUUNV21RSGFk2oHhdb"
    "ZGbf+b4cXf8nRlnb8maASVlbc+UkSnSb0hKox4eFIjNHz7c/aHydkvC6T9Lydo3Je+u8ZSdf+xsu06O2ta2vPr70W1l2W9v6"
    "UhSbPoG+kwYnSDVnTKGvqYvfv3JuDVLom2vvpOZpvh9fizHuX71jVp79vqDcG8rrJolLnecTxe8TgMLfBTDoJteOGUVntYJr"
    "5PHOVsKnUaEuJw8oE9MWA5V5e2tA9wmQrw5xQB6RrernS33VkEB1PCmKW5f7P6zudeW7TwAA"
)

DATA = Path(tempfile.mkdtemp(prefix="nuclear_sqd_"))
for name, blob in (("usda.snt", _USDA_SNT_GZ), ("gxpf1.snt", _GXPF1_SNT_GZ)):
    (DATA / name).write_bytes(gzip.decompress(base64.b64decode(blob)))

    if not (DATA / name).is_file():
        raise RuntimeError(f"{name} did not unpack to {DATA}")

L'espace de modèle et le registre de qubits

Un fichier .snt contient l'espace de modèle, les énergies à une seule particule, et les éléments de matrice à deux corps couplés en $J$ . Pour les interactions dépendantes de la masse utilisées ici, les troisième et quatrième champs de l'en-tête à deux corps spécifient la masse de référence $A_{\mathrm{ref}}$ à laquelle l'interaction a été ajustée et l'exposant de sa dépendance en masse. Les deux fichiers portent l'exposant $-0.3$ , avec $A_{\mathrm{ref}} = 18$ pour USDA et $42$ pour GXPF1, de sorte que les éléments de matrice tabulés doivent être remis à l'échelle par $(A/A_{\mathrm{ref}})^{-0.3}$ pour le noyau calculé [2], [3]. Les énergies à une seule particule ne sont pas remises à l'échelle. Omettre cette étape change l'énergie de corrélation de quelques pourcents.

Les énergies qui suivent sont des énergies de valence, mesurées à partir du cœur inerte ; ce ne sont pas des énergies de séparation expérimentales.

@dataclass(frozen=True)
class Orbital:
    idx: int
    n: int
    ell: int
    j2: int
    tz: int  # j2 = 2j; tz = -1 proton, +1 neutron

@dataclass(frozen=True)
class SPState:
    """One m-scheme single-particle state, i.e. one qubit."""

    orb: int
    j2: int
    mj2: int
    tz: int
    ell: int
    spe: float  # mj2 = 2 * m_j

@dataclass
class ModelSpace:
    orbitals: list
    spes: dict
    tbmes: dict
    core_z: int
    core_n: int
    mass_number: int
    a_ref: int
    mass_exponent: float
    mass_factor: float

def read_snt(path, n_protons, n_neutrons):
    """Parse a .snt interaction file, applying its mass dependence for this nucleus.

    The two-body header line is ``n_tbme  method  A_ref  exponent``.  When ``method`` is 1 the
    tabulated matrix elements are rescaled by ``(A / A_ref) ** exponent``, where A is the mass
    number of the whole nucleus -- the core plus the valence nucleons.  A is derived from the
    file's own core numbers rather than passed in, so it cannot silently disagree with the
    valence counts the rest of the workflow uses.  Single-particle energies are not rescaled.
    """
    rows = [
        ln.split("!")[0].split() for ln in Path(path).read_text().splitlines()
    ]
    rows = iter([r for r in rows if r])

    n_p_orb, n_n_orb, core_z, core_n = (int(x) for x in next(rows)[:4])
    orbitals = [
        Orbital(*(int(x) for x in next(rows)[:5]))
        for _ in range(n_p_orb + n_n_orb)
    ]

    spes = {}
    for _ in range(int(next(rows)[0])):  # "i  i  <i|H(1b)|i>"
        field = next(rows)
        spes[int(field[0])] = float(field[2])

    n_tbme, method, a_ref, exponent = next(rows)[:4]
    n_tbme, method, a_ref, exponent = (
        int(n_tbme),
        int(method),
        int(a_ref),
        float(exponent),
    )
    mass_number = core_z + core_n + n_protons + n_neutrons
    factor = (mass_number / a_ref) ** exponent if method == 1 else 1.0

    tbmes = {}
    for _ in range(n_tbme):  # "a  b  c  d  J  value"
        field = next(rows)
        tbmes[tuple(int(x) for x in field[:5])] = float(field[5]) * factor

    return ModelSpace(
        orbitals,
        spes,
        tbmes,
        core_z,
        core_n,
        mass_number,
        a_ref,
        exponent,
        factor,
    )

def m_scheme_states(ms):
    """The qubit register: protons then neutrons, orbitals in file order, m_j descending."""
    return [
        SPState(o.idx, o.j2, m2, o.tz, o.ell, ms.spes[o.idx])
        for tz in (-1, +1)
        for o in ms.orbitals
        if o.tz == tz
        for m2 in range(o.j2, -o.j2 - 1, -2)
    ]

Recouplage de Clebsch-Gordan

L'équation (2) nécessite des coefficients de Clebsch-Gordan pour des moments angulaires demi-entiers. Chaque argument est transmis comme le double de sa valeur physique, de sorte que $j = 5/2$ est saisi comme 5 et l'arithmétique reste exacte.

Interaction.v_ms gère les recherches des éléments de matrice d'interaction. Un fichier .snt stocke chaque élément de matrice une seule fois, de sorte qu'une recherche peut nécessiter la phase d'échange de paire antisymétrisée $-(-1)^{j_a + j_b - J}$ de chaque côté, et le bra et le ket peuvent être stockés dans l'un ou l'autre ordre.

@lru_cache(maxsize=None)
def clebsch_gordan(j1_2, j2_2, J_2, m1_2, m2_2, M_2):
    """<j1 m1 j2 m2 | J M>.  Every argument is twice its physical value."""
    if m1_2 + m2_2 != M_2 or not abs(j1_2 - j2_2) <= J_2 <= j1_2 + j2_2:
        return 0.0
    if abs(m1_2) > j1_2 or abs(m2_2) > j2_2 or abs(M_2) > J_2:
        return 0.0
    if (j1_2 + j2_2 - J_2) % 2 or (j1_2 - m1_2) % 2 or (j2_2 - m2_2) % 2:
        return 0.0

    f, half = factorial, lambda x: x // 2
    prefactor = sqrt(
        (J_2 + 1)
        * f(half(j1_2 + j2_2 - J_2))
        * f(half(j1_2 - j2_2 + J_2))
        * f(half(-j1_2 + j2_2 + J_2))
        / f(half(j1_2 + j2_2 + J_2) + 1)
        * f(half(J_2 + M_2))
        * f(half(J_2 - M_2))
        * f(half(j1_2 - m1_2))
        * f(half(j1_2 + m1_2))
        * f(half(j2_2 - m2_2))
        * f(half(j2_2 + m2_2))
    )
    total = 0.0
    for k in range(half(j1_2 + j2_2 - J_2) + 1):
        d = [
            half(j1_2 + j2_2 - J_2) - k,
            half(j1_2 - m1_2) - k,
            half(j2_2 + m2_2) - k,
            half(J_2 - j2_2 + m1_2) + k,
            half(J_2 - j1_2 - m2_2) + k,
        ]
        if all(x >= 0 for x in d):
            total += (-1) ** k / (
                f(k) * f(d[0]) * f(d[1]) * f(d[2]) * f(d[3]) * f(d[4])
            )
    return prefactor * total

class Interaction:
    """Antisymmetrized m-scheme two-body matrix elements <pq||rs>, per Eq. (2)."""

    def __init__(self, model_space, sp):
        self.ms, self.sp, self._cache = model_space, sp, {}

    def _tbme(self, oa, ob, oc, od, J, j_ab_2, j_cd_2):
        """<oa ob; J|V|oc od; J>, allowing for how the file happens to order each pair."""
        table = self.ms.tbmes
        # |ba; J> = -(-1)^(j_a + j_b - J) |ab; J> for a normalized antisymmetrized pair;
        # dropping the leading minus makes v_ms symmetric instead of antisymmetric, and
        # the Hamiltonian then fails the rotational-invariance check in Step 1.
        phase_ab = -1.0 if (j_ab_2 // 2 - J) % 2 == 0 else 1.0
        phase_cd = -1.0 if (j_cd_2 // 2 - J) % 2 == 0 else 1.0
        for keys, phase in (
            (((oa, ob, oc, od), (oc, od, oa, ob)), 1.0),
            (((ob, oa, oc, od), (oc, od, ob, oa)), phase_ab),
            (((oa, ob, od, oc), (od, oc, oa, ob)), phase_cd),
            (((ob, oa, od, oc), (od, oc, ob, oa)), phase_ab * phase_cd),
        ):
            for key in keys:
                value = table.get(key + (J,))
                if value is not None:
                    return value * phase
        return 0.0

    def v_ms(self, p, q, r, s):
        """<pq||rs>, zero unless M_J and charge are conserved."""
        cached = self._cache.get((p, q, r, s))
        if cached is not None:
            return cached

        P, Q, R, S = (self.sp[i] for i in (p, q, r, s))
        value = 0.0
        if P.mj2 + Q.mj2 == R.mj2 + S.mj2 and P.tz + Q.tz == R.tz + S.tz:
            M = P.mj2 + Q.mj2
            # sqrt(1 + delta): undo the normalization of the tabulated pair states
            c12 = sqrt(2.0) if (P.tz == Q.tz and P.orb == Q.orb) else 1.0
            c34 = sqrt(2.0) if (R.tz == S.tz and R.orb == S.orb) else 1.0
            for J2 in range(
                max(abs(P.j2 - Q.j2), abs(R.j2 - S.j2)),
                min(P.j2 + Q.j2, R.j2 + S.j2) + 1,
                2,
            ):
                cg_bra = clebsch_gordan(P.j2, Q.j2, J2, P.mj2, Q.mj2, M)
                cg_ket = clebsch_gordan(R.j2, S.j2, J2, R.mj2, S.mj2, M)
                if abs(cg_bra) < 1e-12 or abs(cg_ket) < 1e-12:
                    continue
                value += (
                    c12
                    * c34
                    * cg_bra
                    * cg_ket
                    * self._tbme(
                        P.orb,
                        Q.orb,
                        R.orb,
                        S.orb,
                        J2 // 2,
                        P.j2 + Q.j2,
                        R.j2 + S.j2,
                    )
                )

        self._cache[(p, q, r, s)] = value
        return value

Éléments de matrice et le test de symétrie

Un déterminant est un tuple trié d'indices de qubits occupés. Deux déterminants différant de plus de deux états occupés ont un élément de matrice nul ; sinon, les règles de Slater-Condon donnent une courte somme sur l'interaction, multipliée par un signe fermionique comptant combien d'états occupés se trouvent entre les opérateurs dans l'ordre fixe du registre.

symmetry_allowed est le test entier auquel se réduisent les quatre nombres quantiques exacts. Il est utilisé à la fois pour filtrer les échantillons et pour énumérer la base exacte des exécutions suffisamment petites pour être vérifiées.

def matrix_element(inter, det_a, det_b):
    """<A|H|B> for two determinants, each a sorted tuple of occupied qubit indices."""
    set_a, set_b = set(det_a), set(det_b)
    out_a, out_b = sorted(set_a - set_b), sorted(set_b - set_a)
    if len(out_a) != len(out_b) or len(out_a) > 2:
        return 0.0

    if not out_a:  # diagonal: one-body plus two-body
        return sum(inter.sp[i].spe for i in det_a) + sum(
            inter.v_ms(i, j, i, j)
            for i, j in itertools.combinations(det_a, 2)
        )

    if len(out_a) == 1:  # one state moves, p -> q
        p, q = out_a[0], out_b[0]
        crossings = sum(1 for k in set_a if min(p, q) < k < max(p, q))
        return (-1.0) ** crossings * sum(
            inter.v_ms(p, j, q, j) for j in det_a if j not in (p, q)
        )

    (p, r), (q, s) = out_a, out_b  # two states move
    crossings = sum(1 for k in set_a if p < k < r) + sum(
        1 for k in set_b if q < k < s
    )
    return (-1.0) ** crossings * inter.v_ms(p, r, q, s)

def subspace_hamiltonian(inter, dets):
    """Dense real-symmetric H projected onto the span of `dets`."""
    H = np.zeros((len(dets), len(dets)))
    for a, det_a in enumerate(dets):
        H[a, a] = matrix_element(inter, det_a, det_a)
        for b in range(a + 1, len(dets)):
            H[a, b] = H[b, a] = matrix_element(inter, det_a, dets[b])
    return H

def ground_state(inter, dets):
    """Lowest eigenvalue and eigenvector of H over `dets`."""
    values, vectors = np.linalg.eigh(subspace_hamiltonian(inter, dets))
    return values[0], vectors[:, 0]

def symmetry_allowed(
    sp, det, n_protons, n_neutrons, mj2_target=0, parity_target=0
):
    """The four exact shell-model quantum numbers, as integer tests on one determinant."""
    n_p = sum(1 for i in det if sp[i].tz == -1)
    return (
        n_p == n_protons
        and len(det) - n_p == n_neutrons
        and sum(sp[i].mj2 for i in det) == mj2_target
        and sum(sp[i].ell for i in det) % 2 == parity_target
    )

def full_basis(sp, n_protons, n_neutrons, **targets):
    """Every symmetry-allowed determinant.  Only tractable for small model spaces."""
    protons = [i for i, s in enumerate(sp) if s.tz == -1]
    neutrons = [i for i, s in enumerate(sp) if s.tz == +1]
    return [
        p + n
        for p in itertools.combinations(protons, n_protons)
        for n in itertools.combinations(neutrons, n_neutrons)
        if symmetry_allowed(sp, p + n, n_protons, n_neutrons, **targets)
    ]

def count_basis(sp, n_protons, n_neutrons, mj2_target=0, parity_target=0):
    """How many determinants `full_basis` would return, without enumerating them.

    A dynamic program over (occupied count, sum of 2*m_j, parity) per species.  This stays
    cheap when the basis itself is far too large to build, which is how the largest run below
    can report the size of the space it is sampling from.
    """

    def species(states, k):
        table = {(0, 0, 0): 1}
        for s in states:
            for key, value in list(table.items()):
                count, m_sum, parity = key
                if count < k:
                    nxt = (count + 1, m_sum + s.mj2, (parity + s.ell) % 2)
                    table[nxt] = table.get(nxt, 0) + value
        totals = {}
        for (count, m_sum, parity), value in table.items():
            if count == k:
                totals[(m_sum, parity)] = (
                    totals.get((m_sum, parity), 0) + value
                )
        return totals

    left = species([s for s in sp if s.tz == -1], n_protons)
    right = species([s for s in sp if s.tz == +1], n_neutrons)
    return sum(
        a * b
        for (mp, pp), a in left.items()
        for (mn, pn), b in right.items()
        if mp + mn == mj2_target and (pp + pn) % 2 == parity_target
    )

Le déterminant de référence

L'ansatz est construit sur un unique déterminant, ce déterminant devrait donc être le meilleur disponible. Remplir les énergies à une seule particule les plus basses ignore l'interaction à deux corps. Dans ces espaces de modèle, ce choix donne une énergie 1 à 2 MeV au-dessus du déterminant de plus basse énergie.

Se restreindre à des remplissages constitués de paires renversées dans le temps $(+m_j, -m_j)$ force $M_J = 0$ exactement et ne laisse que $\binom{n_{\mathrm{pairs}}}{k}$ candidats par espèce (quelques milliers au maximum), de sorte que le meilleur peut être trouvé en les recherchant tous sur la diagonale complète $\langle \Phi | H | \Phi \rangle$ . En cas d'égalité, les paires les plus fortement alignées l'emportent, là où la force d'appariement $J = 0$ est la plus forte. Dans chaque cas de ce tutoriel qui peut être vérifié par rapport à une énumération complète, la recherche renvoie le déterminant global de plus basse diagonale, qui est également la plus grande composante unique de l'état fondamental exact.

def reference_determinant(sp, inter, n_protons, n_neutrons):
    """Lowest-diagonal determinant built from time-reversed (+m_j, -m_j) orbital pairs."""
    if n_protons % 2 or n_neutrons % 2:
        raise ValueError(
            "an odd valence count has no time-reversed paired reference at M_J = 0"
        )

    def species_pairs(tz):
        return [
            (
                q,
                next(
                    p
                    for p, t in enumerate(sp)
                    if t.tz == tz and t.orb == s.orb and t.mj2 == -s.mj2
                ),
            )
            for q, s in enumerate(sp)
            if s.tz == tz and s.mj2 > 0
        ]

    best = None
    for chosen_p in itertools.combinations(species_pairs(-1), n_protons // 2):
        protons = tuple(q for pair in chosen_p for q in pair)
        for chosen_n in itertools.combinations(
            species_pairs(+1), n_neutrons // 2
        ):
            det = tuple(
                sorted(protons + tuple(q for pair in chosen_n for q in pair))
            )
            # break ties toward the most aligned pairs, where J = 0 pairing is strongest
            score = (
                matrix_element(inter, det, det),
                -sum(abs(sp[q].mj2) for q in det),
            )
            if best is None or score < best[0]:
                best = (score, det)
    return best[1]

Le réservoir d'excitations et son classement perturbatif

La corrélation est portée par les excitations à deux particules–deux trous ( $2p2h$ ) à partir de la référence. Deux règles de sélection réduisent le réservoir avant que tout circuit ne soit construit : une excitation doit conserver $M_J$ , et la paire de trous et la paire de particules doivent pouvoir se coupler à un $J$ total commun, ce qui constitue une inégalité triangulaire.

Les excitations restantes sont classées selon le score de second ordre d'Epstein-Nesbet de l'interaction de configuration sélectionnée [4],

\begin{equation} \tag{3} s_\alpha = \frac{|\langle \Phi_{\mathrm{ref}} | H | \alpha \rangle|^2}{|\Delta_\alpha|}, \qquad \Delta_\alpha = H_{\mathrm{ref},\mathrm{ref}} - H_{\alpha\alpha}, \end{equation}

qui estime la quantité d'énergie de corrélation portée par chaque excitation. Ces deux mêmes nombres fixent l'angle du circuit : avec $V = \langle \Phi_{\mathrm{ref}} | H | \alpha \rangle$ , l'amplitude au premier ordre est $t_\alpha = V / \Delta_\alpha$ . L'Annexe explique pourquoi l'amplitude au premier ordre est le choix utilisé dans ce tutoriel plutôt que l'angle exact à deux niveaux.

def excitation_pool(sp, occ):
    """2p2h quadruples (h1, h2, v1, v2): same-species pairs, then proton-neutron pairs."""
    holes = {tz: [i for i in occ if sp[i].tz == tz] for tz in (-1, +1)}
    virtuals = {
        tz: [i for i, s in enumerate(sp) if s.tz == tz and i not in occ]
        for tz in (-1, +1)
    }
    pool = [
        (h1, h2, v1, v2)
        for tz in (-1, +1)
        for h1, h2 in itertools.combinations(holes[tz], 2)
        for v1, v2 in itertools.combinations(virtuals[tz], 2)
    ]
    pool += [
        (h1, h2, v1, v2)
        for h1 in holes[-1]
        for h2 in holes[+1]
        for v1 in virtuals[-1]
        for v2 in virtuals[+1]
    ]
    return pool

def conserves_symmetry(sp, op):
    """Keeps M_J, and the hole and particle pairs share a reachable total J."""
    h1, h2, v1, v2 = op
    if sp[v1].mj2 + sp[v2].mj2 != sp[h1].mj2 + sp[h2].mj2:
        return False
    return max(abs(sp[v1].j2 - sp[v2].j2), abs(sp[h1].j2 - sp[h2].j2)) <= min(
        sp[v1].j2 + sp[v2].j2, sp[h1].j2 + sp[h2].j2
    )

def en_denominator(inter, occ, holes, virtuals, floor=0.1):
    """Epstein-Nesbet gap: bare gap, spectator rearrangement, and the pair's own term."""
    gap = sum(inter.sp[h].spe for h in holes) - sum(
        inter.sp[v].spe for v in virtuals
    )
    for k in occ:
        if k in holes:
            continue
        gap += sum(inter.v_ms(h, k, h, k) for h in holes)
        gap -= sum(inter.v_ms(v, k, v, k) for v in virtuals)
    gap += inter.v_ms(holes[0], holes[1], holes[0], holes[1])
    gap -= inter.v_ms(virtuals[0], virtuals[1], virtuals[0], virtuals[1])
    return gap if abs(gap) >= floor else (floor if gap >= 0 else -floor)

def rank_pool(inter, occ, pool):
    """Sort by descending PT2 score; return (operator, coupling, first-order amplitude)."""
    ranked = []
    for op in pool:
        h1, h2, v1, v2 = op
        coupling = inter.v_ms(v1, v2, h1, h2)
        gap = en_denominator(inter, occ, (h1, h2), (v1, v2))
        ranked.append((coupling**2 / abs(gap), op, coupling, coupling / gap))
    ranked.sort(key=lambda row: (-row[0], row[1]))  # deterministic on ties
    return [
        (op, coupling, amplitude) for _, op, coupling, amplitude in ranked
    ]

Blocs d'excitation de qubits

Sous le mappage de Jordan-Wigner, un opérateur d'excitation $2p2h$ conservant le nombre de particules devient une somme de huit chaînes de Pauli, chacune portant une chaîne d'opérateurs $Z$ entre les indices les plus extrêmes. Les chaînes de $Z$ imposent l'antisymétrie fermionique, et elles sont coûteuses : une excitation proton-neutron traverse la frontière entre les deux moitiés du registre et inclut une chaîne de parité à travers cette frontière.

Supprimer les chaînes de $Z$ donne l'opérateur d'excitation de qubit de Yordanov et al. [5]. L'état préparé par cet opérateur a des amplitudes différentes, mais il connecte exactement les mêmes paires de déterminants, de sorte que l'ensemble des déterminants que le circuit peut atteindre est inchangé. Le pooled SQD utilise ces déterminants pour la diagonalisation classique. L'étape 2 compare le support des deux constructions et mesure leurs coûts matériels.

En construisant la forme de Pauli à partir de $a_j^\dagger = \tfrac{1}{2}(X_j - i Y_j) \otimes Z_{<j}$ , avec la chaîne de $Z$ optionnelle, les deux constructions ne diffèrent que par un seul indicateur. Les huit termes d'un générateur commutent tous, de sorte qu'une seule étape PauliEvolutionGate est l'exponentielle exacte plutôt qu'une approximation de Trotter de celle-ci.

def _ladder(num_qubits, q, dagger, parity):
    """Pauli form of a_q or a_q^dagger.  `parity` toggles the Jordan-Wigner Z string."""
    prefix = (
        ["Z"] * q + ["I"] * (num_qubits - q) if parity else ["I"] * num_qubits
    )
    x_part, y_part = list(prefix), list(prefix)
    x_part[q], y_part[q] = "X", "Y"
    return SparsePauliOp(
        ["".join(reversed(x_part)), "".join(reversed(y_part))],
        coeffs=[0.5, 0.5 * (-1j if dagger else 1j)],
    )

def excitation_generator(num_qubits, op, parity=False):
    """Hermitian H with exp(-i theta H) = exp(theta (T - T^dagger)) for T = a+ a+ a a."""
    h1, h2, v1, v2 = op
    T = SparsePauliOp("I" * num_qubits)
    for q, dagger in ((v1, True), (v2, True), (h2, False), (h1, False)):
        T = (T @ _ladder(num_qubits, q, dagger, parity)).simplify()
    return (1j * (T - T.adjoint())).simplify()

def excitation_block(op, theta, parity=False):
    """(window, circuit) for one excitation.

    A qubit excitation touches only its four qubits.  A fermionic excitation also carries Z
    operators on every qubit between the outermost indices, so its window is the whole span --
    which is exactly where its extra cost comes from.
    """
    window = list(range(min(op), max(op) + 1)) if parity else sorted(op)
    local = tuple(window.index(i) for i in op)
    generator = excitation_generator(len(window), local, parity=parity)
    return window, PauliEvolutionGate(generator, time=theta).definition

def excitation_ansatz(
    num_qubits, occ, operators, amplitudes, measure=True, parity=False
):
    """X gates for the reference determinant, then one evolution block per excitation."""
    qc = QuantumCircuit(num_qubits)
    for q in occ:
        qc.x(q)
    for op, theta in zip(operators, amplitudes):
        if abs(theta) < 1e-12:
            continue
        window, block = excitation_block(op, theta, parity=parity)
        qc.compose(block, qubits=window, inplace=True)
    if measure:
        qc.measure_all()
    return qc

Le budget de profondeur et l'ensemble de circuits

Un seul circuit profond contenant toutes les excitations classées peut dépasser le temps de cohérence du matériel. Répartir le réservoir sur un ensemble de circuits peu profonds et regrouper leurs shots en un seul ensemble de déterminants transforme l'étape 2 en un problème d'empaquetage : chaque excitation a un coût mesuré, chaque circuit a un budget, et la question est de savoir quelle part du réservoir classé peut y tenir.

Le budget est mesuré en profondeur à deux qubits (couches de portes à deux qubits sur le chemin critique) plutôt qu'en un simple nombre de portes, car la profondeur détermine la durée du circuit et donc la part de cohérence du dispositif qu'il consomme. Le nombre total est rapporté en parallèle, car c'est le meilleur indicateur de l'erreur de porte accumulée ; les deux répondent à des questions différentes et ni l'un ni l'autre ne se substitue à l'autre.

Les deux quantités sont extraites par arité : une instruction agissant sur exactement deux qubits, quel que soit le nom que le backend donne à sa porte intriquante. Faire correspondre par les noms de porte pourrait au contraire renvoyer zéro pour un ensemble de base non familier, plaçant à tort tout le réservoir dans un seul circuit sans dépasser le budget calculé.

Remplir, dans l'ordre de classement, le circuit qui est actuellement le plus vide maintient chaque circuit proche du budget. Les coûts sont mesurés sur la cible réelle du backend, une excitation à la fois, car un coût relevé sur un circuit abstrait n'est pas le coût que produit le transpileur.

DIRECTIVES = ("barrier", "delay")

def is_two_qubit(instruction):
    """True for an operation on exactly two qubits, excluding directives.

    Selecting by arity rather than by gate name keeps this correct on any backend, whatever its
    two-qubit basis gate happens to be called -- cz on today's Heron devices, ecr on Eagle, or
    something newer tomorrow.  A gate-name allow-list silently returns zero on anything it has
    not heard of, which would collapse the whole pool into one circuit and pass every budget
    check.  Barriers are excluded because a barrier spanning two qubits is not a gate.
    """
    return (
        len(instruction.qubits) == 2
        and instruction.operation.name not in DIRECTIVES
    )

def two_qubit_count(qc):
    """How many two-qubit gates the circuit contains: the accumulated-gate-error proxy."""
    return sum(1 for instruction in qc.data if is_two_qubit(instruction))

def two_qubit_depth(qc):
    """Layers of two-qubit gates on the critical path: the duration and decoherence proxy.

    This is what the budget is measured in.  Two gates on disjoint qubit pairs run in the same
    layer, so depth tracks how long the circuit takes -- and therefore how much coherence it
    spends -- while the count above tracks how much gate error it accumulates.  Both are
    reported; only depth is budgeted.
    """
    return qc.depth(filter_function=is_two_qubit)

def excitation_costs(num_qubits, ranked, pm, parity=False):
    """Transpiled two-qubit depth of each excitation on its own."""
    return [
        two_qubit_depth(
            pm.run(
                excitation_ansatz(
                    num_qubits, (), [op], [amp], measure=False, parity=parity
                )
            )
        )
        for op, _, amp in ranked
    ]

def pack_ensemble(
    num_qubits, occ, ranked, costs, budget, n_circuits, parity=False
):
    """Fill n_circuits in rank order, always adding to whichever is currently emptiest."""
    bins, loads = [[] for _ in range(n_circuits)], [0] * n_circuits
    for (op, _, amplitude), cost in zip(ranked, costs):
        emptiest = min(range(n_circuits), key=lambda b: loads[b])
        if loads[emptiest] + cost > budget:
            break  # every circuit is full
        bins[emptiest].append((op, amplitude))
        loads[emptiest] += cost
    circuits = [
        excitation_ansatz(
            num_qubits,
            occ,
            [o for o, _ in b],
            [a for _, a in b],
            parity=parity,
        )
        for b in bins
    ]
    return circuits, bins

def pack_to_budget(
    num_qubits, occ, ranked, costs, budget, n_circuits, pm, attempts=6
):
    """Pack, transpile, and shrink the target until the assembled circuits really fit.

    Costs are measured one excitation at a time, but excitations that share qubits neither add
    nor parallelize cleanly once the transpiler routes them together, so the assembled depth is
    not the sum of its measured parts.  This loop closes that gap against the real transpiler,
    and it runs entirely before any job is submitted -- a budget failure must never cost shots.
    """
    target = budget
    for attempt in range(attempts):
        circuits, bins = pack_ensemble(
            num_qubits, occ, ranked, costs, target, n_circuits, parity=False
        )
        isa = pm.run(circuits)
        worst = max(two_qubit_depth(c) for c in isa)
        if worst <= budget:
            return circuits, bins, isa
        target = max(min(costs), int(target * budget / worst * 0.95))
    raise RuntimeError(
        f"could not fit {n_circuits} circuits inside a two-qubit depth of {budget} in "
        f"{attempts} attempts; raise N_CIRCUITS or DEPTH_BUDGET and re-run this cell. "
        "No QPU time was spent."
    )

Post-traitement : réparer, recombiner, diagonaliser

Trois fonctions d'aide effectuent le travail de l'étape 4.

half_configurations divise chaque ligne échantillonnée en une moitié proton et une moitié neutron, et conserve chaque moitié ayant le bon nombre de nucléons. Une ligne avec une moitié proton valide contribue cette moitié même si sa moitié neutron a un nombre de nucléons incorrect. Chaque moitié porte le poids total échantillonné des lignes dans lesquelles elle est apparue, ce qui est ce qui la classe si le sous-espace doit être tronqué.

grow_subspace recombine les moitiés en chaque produit qui tombe dans le secteur $M_J$ et de parité cible, en ajoutant au sous-espace qui lui est donné plutôt qu'en le reconstruisant. Cela maintient l'imbrication des sous-espaces successifs, ce qui rend la séquence d'énergies monotone non croissante au lieu de simplement fluctuer autour d'une borne.

recovery_loop est la récupération de configuration auto-cohérente de l'article sur le pooled SQD [1] : réparer les deux nombres de nucléons des demi-registres par rapport à l'estimation d'occupation actuelle, recombiner, diagonaliser, et tirer la prochaine estimation d'occupation du vecteur propre.

Vérifiez attentivement les conventions d'ordonnancement des bits pour éviter des résultats incorrects. qiskit-addon-sqd écrit la colonne 0 de sa matrice de chaînes de bits comme l'indice de qubit le plus élevé, de sorte qu'inverser une ligne donne une occupation indexée par qubit ; sa moitié « droite » correspond aux indices de qubit faibles, c'est-à-dire le bloc proton. En conséquence, recover_configurations prend num_elec_a comme le nombre de protons et des occupations moyennes ordonnées (protons, neutrons) par indice de qubit. L'addon suppose que le bit $i$ est apparié au bit $i + N$ ; dans ce registre, le qubit proton $i$ et le qubit neutron $i + N$ correspondent au même état $(n, \ell, j, m_j)$ , de sorte que cette hypothèse est ici physiquement significative plutôt que fortuite.

def half_configurations(
    bitstring_matrix, probabilities, sp, n_protons, n_neutrons
):
    """Split each row into proton and neutron halves, keeping each half on its own weight.

    Column 0 of the addon's matrix is the highest qubit index, so reversing a row gives
    occupation indexed by qubit.
    """
    protons, neutrons = {}, {}
    for row, weight in zip(
        bitstring_matrix, np.asarray(probabilities, dtype=float)
    ):
        occupied = np.flatnonzero(row[::-1])
        p = tuple(int(i) for i in occupied if sp[i].tz == -1)
        n = tuple(int(i) for i in occupied if sp[i].tz == +1)
        if len(p) == n_protons:
            protons[p] = protons.get(p, 0.0) + weight
        if len(n) == n_neutrons:
            neutrons[n] = neutrons.get(n, 0.0) + weight
    return protons, neutrons

def product_subspace(sp, protons, neutrons, n_protons, n_neutrons, **targets):
    """Every (proton half) x (neutron half) product that lands in the target sector."""
    return sorted(
        d
        for d in (
            tuple(sorted(tuple(p) + tuple(n)))
            for p in protons
            for n in neutrons
        )
        if symmetry_allowed(sp, d, n_protons, n_neutrons, **targets)
    )

def grow_subspace(
    sp,
    kept_protons,
    kept_neutrons,
    offered_protons,
    offered_neutrons,
    n_protons,
    n_neutrons,
    max_dimension=None,
    **targets,
):
    """Add as many offered halves as the dimension cap allows, never dropping a kept one."""
    kept_p, kept_n = list(kept_protons), list(kept_neutrons)
    new_p = [c for c in offered_protons if c not in set(kept_p)]
    new_n = [c for c in offered_neutrons if c not in set(kept_n)]

    if max_dimension is None:
        kept_p, kept_n = kept_p + new_p, kept_n + new_n
        return (
            product_subspace(
                sp, kept_p, kept_n, n_protons, n_neutrons, **targets
            ),
            kept_p,
            kept_n,
        )

    basis = product_subspace(
        sp, kept_p, kept_n, n_protons, n_neutrons, **targets
    )
    step = max(1, (len(new_p) + len(new_n)) // 24)
    taken_p = taken_n = 0
    while taken_p < len(new_p) or taken_n < len(new_n):
        try_p, try_n = (
            min(taken_p + step, len(new_p)),
            min(taken_n + step, len(new_n)),
        )
        candidate = product_subspace(
            sp,
            kept_p + new_p[:try_p],
            kept_n + new_n[:try_n],
            n_protons,
            n_neutrons,
            **targets,
        )
        if len(candidate) > max_dimension:
            if step == 1:
                break
            step = max(1, step // 2)
            continue
        basis, taken_p, taken_n = candidate, try_p, try_n
    return basis, kept_p + new_p[:taken_p], kept_n + new_n[:taken_n]

def occupancies(sp, dets, vector):
    """Average occupancy of each qubit in a subspace eigenvector, as (protons, neutrons)."""
    half = len(sp) // 2
    occ = np.zeros(len(sp))
    for weight, det in zip(np.abs(vector) ** 2, dets):
        for q in det:
            occ[q] += weight
    return occ[:half], occ[half:]

def sample_occupancies(sp, bitstring_matrix, probabilities):
    """The same quantity estimated directly from sampled bitstrings."""
    half = len(sp) // 2
    weights = np.asarray(probabilities, dtype=float)
    occ = (weights[:, None] * bitstring_matrix[:, ::-1]).sum(
        axis=0
    ) / weights.sum()
    return occ[:half], occ[half:]

def recovery_loop(
    inter,
    sp,
    bitstring_matrix,
    probabilities,
    reference,
    n_protons,
    n_neutrons,
    max_iterations=4,
    energy_tol=1e-4,
    max_dimension=None,
    seed=None,
    **targets,
):
    """Self-consistent configuration recovery, diagonalizing in the product subspace.

    `num_elec_a` is the proton number and `num_elec_b` the neutron number, matching the
    addon's right/left bipartition of the bitstring matrix.
    """
    half = len(sp) // 2
    p_ref = tuple(i for i in reference if sp[i].tz == -1)
    n_ref = tuple(i for i in reference if sp[i].tz == +1)

    survivors, survivor_probs = postselect_by_hamming_right_and_left(
        bitstring_matrix,
        np.asarray(probabilities, dtype=float).copy(),
        hamming_right=n_protons,
        hamming_left=n_neutrons,
    )

    if len(survivors):
        guess = sample_occupancies(sp, survivors, survivor_probs)
    else:  # nothing survived: start from the reference itself
        guess = (
            np.array([1.0 if q in p_ref else 0.0 for q in range(half)]),
            np.array(
                [1.0 if q + half in n_ref else 0.0 for q in range(half)]
            ),
        )

    weights_p, weights_n = {p_ref: np.inf}, {n_ref: np.inf}
    kept_p, kept_n = [p_ref], [n_ref]
    history, best = [], None

    for iteration in range(max_iterations):
        # keep the occupancy estimate strictly inside (0, 1): the heuristic divides by it
        clipped = tuple(np.clip(a, 1e-4, 1.0 - 1e-4) for a in guess)
        recovered, recovered_probs = recover_configurations(
            bitstring_matrix,
            probabilities,
            clipped,
            n_protons,
            n_neutrons,
            rand_seed=None if seed is None else seed + iteration,
        )

        new_p, new_n = half_configurations(
            recovered, recovered_probs, sp, n_protons, n_neutrons
        )
        for config, weight in new_p.items():
            weights_p[config] = weights_p.get(config, 0.0) + weight
        for config, weight in new_n.items():
            weights_n[config] = weights_n.get(config, 0.0) + weight

        def order(w):
            return sorted(w, key=lambda c: (-w[c], c))

        basis, kept_p, kept_n = grow_subspace(
            sp,
            kept_p,
            kept_n,
            order(weights_p),
            order(weights_n),
            n_protons,
            n_neutrons,
            max_dimension=max_dimension,
            **targets,
        )
        energy, vector = ground_state(inter, basis)

        history.append(
            dict(
                iteration=iteration + 1,
                energy=energy,
                dimension=len(basis),
                protons=len(kept_p),
                neutrons=len(kept_n),
                recovered=len(recovered),
                survivors=len(survivors),
            )
        )
        print(
            f"  iteration {iteration + 1}: {len(kept_p)} proton x {len(kept_n)} neutron "
            f"halves -> dimension {len(basis)}, E = {energy:.6f} MeV"
        )

        if best is None or energy < best[0]:
            best = (energy, basis, vector)
            guess = occupancies(
                sp, basis, vector
            )  # the self-consistent update
        if (
            len(history) > 1
            and abs(history[-2]["energy"] - energy) < energy_tol
        ):
            break

    return dict(
        energy=best[0], basis=best[1], vector=best[2], history=history
    )

Backend, budget et paramètres d'exécution

Chaque exécution qui suit utilise le même backend, les mêmes pass managers, et le même budget de profondeur, de sorte que les trois sont directement comparables. Le budget les relie entre elles : chaque circuit de chaque ensemble doit y tenir, et c'est lui qui détermine dans quelle mesure un réservoir peut être échantillonné.

Les valeurs ici ont été choisies en mesurant le coût transpilé par rapport à une cible Heron. À une profondeur à deux qubits de 300 et avec 16 circuits, les ensembles à 24 qubits et à 40 qubits se retrouvent tous deux bien en dessous de 100 microsecondes par circuit, contre des temps de cohérence de quelques centaines de microsecondes. Augmenter le budget inclut une plus grande part du réservoir mais augmente la durée du circuit. Mesurez ce compromis pour votre backend.

# This example assumes you have saved your IBM Quantum Platform account locally.
service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=40
)

pass_manager = generate_preset_pass_manager(
    optimization_level=3, backend=backend, seed_transpiler=42
)
costing_manager = generate_preset_pass_manager(
    optimization_level=1, backend=backend, seed_transpiler=42
)

DEPTH_BUDGET = 300  # two-qubit depth per circuit
N_CIRCUITS = 16  # circuits per ensemble
SHOTS = 10_000  # shots per circuit
MAX_DIMENSION = 4_000  # largest subspace the dense solver here will build
JOB_TAGS = ["TUT_SBQDNH"]  # initials of the title's content words

# derive the two-qubit basis gate from the target by arity, not from a hard-coded name
two_qubit_basis = sorted(
    name
    for name in backend.target.operation_names
    if backend.target.operation_from_name(name).num_qubits == 2
)
if not two_qubit_basis:
    raise RuntimeError(
        f"{backend.name} exposes no two-qubit gate; pick another backend"
    )

print(
    f"{backend.name}: {backend.num_qubits} qubits, two-qubit basis gate {two_qubit_basis[0]}"
)
print(
    f"two-qubit depth budget {DEPTH_BUDGET}, {N_CIRCUITS} circuits x {SHOTS:,} shots per run"
)
print(
    f"three runs: {3 * N_CIRCUITS} circuits, {3 * N_CIRCUITS * SHOTS:,} shots in total"
)

ibm_phoenix: 120 qubits, two-qubit basis gate cz
two-qubit depth budget 300, 16 circuits x 10,000 shots per run
three runs: 48 circuits, 480,000 shots in total

Exemple matériel à petite échelle

Cette section suit le workflow en quatre étapes sur un QPU, en utilisant le même backend et le même budget de portes que les exécutions à grande échelle. Le problème plus petit fournit une référence exacte pour vérifier le résultat.

Le problème à petite échelle est $^{20}\mathrm{Ne}$ : deux protons de valence et deux neutrons de valence dans la couche $sd$ au-dessus d'un cœur $^{16}\mathrm{O}$ , avec l'interaction USDA [2]. Trois orbitales par espèce donnent 24 qubits, et la base complète autorisée par symétrie compte 640 déterminants, suffisamment petite pour comparer les estimations d'énergie avec la réponse exacte.

Étape 1 : Faire correspondre des entrées classiques à un problème quantique

Lisez l'interaction, construisez le registre, et construisez le déterminant de référence. Le tableau suivant montre les informations de registre issues du Contexte, lues directement depuis le fichier d'interaction.

N_PROTONS, N_NEUTRONS = 2, 2

ms_sd = read_snt(DATA / "usda.snt", N_PROTONS, N_NEUTRONS)
sp_sd = m_scheme_states(ms_sd)
inter_sd = Interaction(ms_sd, sp_sd)
occ_sd = reference_determinant(sp_sd, inter_sd, N_PROTONS, N_NEUTRONS)

# post-selection splits the register in half, so the two species must contribute equally
n_proton_states = sum(1 for s in sp_sd if s.tz == -1)
if n_proton_states != len(sp_sd) - n_proton_states:
    raise ValueError(
        "this workflow needs equal proton and neutron state counts"
    )

SHELL_LABEL = {0: "s", 1: "p", 2: "d", 3: "f", 4: "g"}
print(
    f"core Z={ms_sd.core_z} N={ms_sd.core_n} plus {N_PROTONS}p + {N_NEUTRONS}n valence "
    f"->  A={ms_sd.mass_number} on {len(sp_sd)} qubits"
)
print(
    f"interaction: {len(ms_sd.tbmes)} J-coupled matrix elements, fitted at "
    f"A_ref={ms_sd.a_ref}, rescaled by (A/A_ref)^{ms_sd.mass_exponent:g} = "
    f"{ms_sd.mass_factor:.6f}\n"
)

print(
    f"{'orbital':>9}  {'SPE (MeV)':>10}  {'proton qubits':>14}  {'neutron qubits':>15}"
)
for o in (o for o in ms_sd.orbitals if o.tz == -1):
    twin = next(
        t
        for t in ms_sd.orbitals
        if t.tz == +1 and (t.n, t.ell, t.j2) == (o.n, o.ell, o.j2)
    )
    qp = [q for q, s in enumerate(sp_sd) if s.orb == o.idx]
    qn = [q for q, s in enumerate(sp_sd) if s.orb == twin.idx]
    print(
        f"{f'{o.n}{SHELL_LABEL[o.ell]}{o.j2}/2':>9}  {ms_sd.spes[o.idx]:>10.4f}  "
        f"{f'{qp[0]}-{qp[-1]}':>14}  {f'{qn[0]}-{qn[-1]}':>15}"
    )

print(f"\nreference determinant occupies qubits {occ_sd}")
print(
    f"  M_J = {sum(sp_sd[i].mj2 for i in occ_sd) / 2:g}, "
    f"parity = {(-1) ** (sum(sp_sd[i].ell for i in occ_sd) % 2):+d}, "
    f"energy = {matrix_element(inter_sd, occ_sd, occ_sd):.6f} MeV"
)

core Z=8 N=8 plus 2p + 2n valence ->  A=20 on 24 qubits
interaction: 158 J-coupled matrix elements, fitted at A_ref=18, rescaled by (A/A_ref)^-0.3 = 0.968886

  orbital   SPE (MeV)   proton qubits   neutron qubits
    0d3/2      2.1117             0-3            12-15
    0d5/2     -3.9257             4-9            16-21
    1s1/2     -3.2079           10-11            22-23

reference determinant occupies qubits (4, 9, 16, 21)
  M_J = 0, parity = +1, energy = -29.765549 MeV

Effectuez deux vérifications sur l'hamiltonien avant de continuer. Les deux sont peu coûteuses et peuvent révéler des erreurs de recouplage qu'un simple calcul d'énergie pourrait ne pas détecter.

Un hamiltonien invariant par rotation organise ses états propres en multiplets $J$ , de sorte que chaque valeur propre du secteur $M_J = 2$ doit également apparaître dans le spectre $M_J = 0$ à la même énergie. L'écart entre l'état fondamental et l'état le plus bas portant $M_J = 2$ est l'énergie d'excitation $2^+$ , qui est mesurée : $1.634$ MeV pour $^{20}\mathrm{Ne}$ [6]. On s'attend à ce qu'une interaction empirique de couche $sd$ concorde à quelques centaines de keV près.

basis_exact_sd = full_basis(sp_sd, N_PROTONS, N_NEUTRONS)
if len(basis_exact_sd) != count_basis(sp_sd, N_PROTONS, N_NEUTRONS):
    raise AssertionError("the basis counter disagrees with the enumeration")
E_REF_SD = matrix_element(inter_sd, occ_sd, occ_sd)
E_EXACT_SD, _ = ground_state(inter_sd, basis_exact_sd)

# the M_J = 2 sector: its spectrum must be contained in the M_J = 0 spectrum
basis_mj2 = full_basis(sp_sd, N_PROTONS, N_NEUTRONS, mj2_target=4)
spectrum_0 = np.linalg.eigvalsh(
    subspace_hamiltonian(inter_sd, basis_exact_sd)
)
spectrum_2 = np.linalg.eigvalsh(subspace_hamiltonian(inter_sd, basis_mj2))
contained = sum(
    1 for e in spectrum_2 if np.min(np.abs(spectrum_0 - e)) < 1e-7
)
if contained != len(spectrum_2):
    raise AssertionError(
        f"rotational invariance broken: only {contained}/{len(spectrum_2)} "
        "M_J=2 eigenvalues appear in the M_J=0 spectrum"
    )

print(
    f"rotational invariance: all {contained} M_J=2 eigenvalues found in the M_J=0 spectrum"
)
print(
    f"E(2+) - E(0+) = {spectrum_2[0] - E_EXACT_SD:.3f} MeV     (experiment: 1.634 MeV)\n"
)
print(f"reference determinant       {E_REF_SD:11.6f} MeV")
print(
    f"exact diagonalization       {E_EXACT_SD:11.6f} MeV   (dimension {len(basis_exact_sd)})"
)
print(f"correlation energy to find  {E_EXACT_SD - E_REF_SD:11.6f} MeV")

rotational invariance: all 497 M_J=2 eigenvalues found in the M_J=0 spectrum
E(2+) - E(0+) = 1.747 MeV     (experiment: 1.634 MeV)

reference determinant        -29.765549 MeV
exact diagonalization        -40.472331 MeV   (dimension 640)
correlation energy to find   -10.706782 MeV

Ensuite, construisez le réservoir d'opérateurs. L'application des deux règles de sélection donne un résultat important : pour cette référence, dans cet espace de modèle, il n'existe absolument aucune excitation simple autorisée.

La raison est précise et vérifiable. Une excitation $1p1h$ ne conserve $M_J$ que si l'état de particule a le même $m_j$ que le trou. La référence occupe les deux états de plus grand $|m_j|$ dans l'orbitale la plus basse ( $m_j = \pm 5/2$ de $0d_{5/2}$ ), et aucune autre orbitale de la couche $sd$ n'atteint $|m_j| = 5/2$ , puisque $0d_{3/2}$ s'arrête à $3/2$ et $1s_{1/2}$ à $1/2$ . Par conséquent, aucune excitation simple ne survit, et la corrélation est entièrement portée par les excitations $2p2h$ . Il s'agit d'une propriété de la référence et de la couche, non d'une loi générale ; la cellule suivante le compte plutôt que de le supposer.

raw_pool_sd = excitation_pool(sp_sd, occ_sd)
pool_sd = [op for op in raw_pool_sd if conserves_symmetry(sp_sd, op)]
ranked_sd = rank_pool(inter_sd, occ_sd, pool_sd)

singles_sd = [
    (h, v)
    for h in occ_sd
    for v in range(len(sp_sd))
    if v not in occ_sd and sp_sd[h].tz == sp_sd[v].tz
]
singles_mj_sd = [
    (h, v) for h, v in singles_sd if sp_sd[h].mj2 == sp_sd[v].mj2
]

print(
    f"1p1h: {len(singles_sd):4d} raw  ->  {len(singles_mj_sd):3d} conserve M_J"
)
print(
    f"2p2h: {len(raw_pool_sd):4d} raw  ->  {len(pool_sd):3d} conserve M_J and couple to a common J\n"
)

print(
    f"{'rank':>4}  {'holes':>9}  {'particles':>11}  {'<ref|H|a> (MeV)':>16}  {'amplitude':>10}"
)
for r, (op, coupling, amplitude) in enumerate(ranked_sd[:8], start=1):
    print(
        f"{r:>4}  {f'{op[0]},{op[1]}':>9}  {f'{op[2]},{op[3]}':>11}  "
        f"{coupling:>16.4f}  {amplitude:>10.4f}"
    )

# what is the best this ansatz could possibly do?  Apply every excitation once and recombine.
reachable = {occ_sd}
for op, _, _ in ranked_sd:
    h1, h2, v1, v2 = op
    reachable |= {
        tuple(sorted(set(d) - {h1, h2} | {v1, v2}))
        for d in reachable
        if {h1, h2} <= set(d) and not {v1, v2} & set(d)
    }
ceiling = product_subspace(
    sp_sd,
    {tuple(i for i in d if sp_sd[i].tz == -1) for d in reachable},
    {tuple(i for i in d if sp_sd[i].tz == +1) for d in reachable},
    N_PROTONS,
    N_NEUTRONS,
)
print(
    f"\nthe pool reaches {len(reachable)} determinants, whose product subspace spans "
    f"{len(ceiling)} of {len(basis_exact_sd)}"
)

1p1h:   40 raw  ->    0 conserve M_J
2p2h:  490 raw  ->   78 conserve M_J and couple to a common J

rank      holes    particles   <ref|H|a> (MeV)   amplitude
   1        4,9          0,3           -1.8714      0.1375
   2      16,21        12,15           -1.8714      0.1375
   3       4,21         3,12            1.6775     -0.1029
   4       9,16         0,15            1.6775     -0.1029
   5        4,9        10,11           -0.8728      0.1168
   6      16,21        22,23           -0.8728      0.1168
   7       4,21         3,17            1.0622     -0.0882
   8       4,21         8,12           -1.0622      0.0882

the pool reaches 412 determinants, whose product subspace spans 640 of 640

Étape 2 : Optimiser le problème pour l'exécution sur du matériel quantique

La transpilation révèle le coût matériel des chaînes de $Z$ de Jordan-Wigner et les économies réalisées en utilisant les excitations de qubits. La première cellule mesure les deux constructions par rapport à la cible réelle du backend et vérifie l'affirmation, introduite dans la Configuration, selon laquelle la suppression des chaînes de $Z$ change les amplitudes mais pas l'ensemble des déterminants que le circuit peut atteindre.

Comparez deux conséquences de cette substitution. Une excitation de qubit coûte le même prix quelle que soit la distance entre ses indices, de sorte que les excitations proton-neutron, qui traversent la frontière entre les deux moitiés du registre et constituent la majeure partie du réservoir, n'ont plus ce coût supplémentaire. Tout le réservoir tient alors dans le budget, ce qui signifie que la limite sur le résultat est l'échantillonnage plutôt que la profondeur du circuit.

# 1. do the two constructions reach the same determinants?
# Apply one block to the reference on the window it spans and read off which basis states
# acquire amplitude.  Column 0 of the unitary is the image of |0...0>, and the X gates that
# place the reference are part of the circuit, so that column is exactly what is wanted.
# A fermionic block's window is its whole span, and building a unitary on it costs 4^n, so
# probe the narrowest excitations in the pool rather than the highest-ranked ones.
PROBE_SPAN = 12
narrow = sorted(ranked_sd, key=lambda row: max(row[0]) - min(row[0]))
probes = [op for op, _, _ in narrow if max(op) - min(op) + 1 <= PROBE_SPAN][
    :3
]
if len(probes) < 2:
    raise RuntimeError(
        f"no excitation spans {PROBE_SPAN} qubits or fewer; raise PROBE_SPAN"
    )

print(
    f"{'excitation':>16}  {'span':>5}  {'reachable determinants':>22}  {'same as fermionic?':>19}"
)
for probe_op in probes:
    probe_window = list(range(min(probe_op), max(probe_op) + 1))
    probe_local = tuple(probe_window.index(i) for i in probe_op)
    probe_occ = tuple(
        probe_window.index(i) for i in occ_sd if i in probe_window
    )

    supports = {}
    for parity in (True, False):
        unitary = Operator(
            excitation_ansatz(
                len(probe_window),
                probe_occ,
                [probe_local],
                [0.7],
                measure=False,
                parity=parity,
            )
        ).data
        supports[parity] = frozenset(
            np.flatnonzero(np.abs(unitary[:, 0]) > 1e-10).tolist()
        )

    if len(supports[True]) < 2:
        raise AssertionError(
            f"{probe_op}: the block did not move any amplitude, so this "
            "comparison would be vacuous"
        )
    if supports[True] != supports[False]:
        raise AssertionError(
            f"{probe_op}: the two constructions reach different determinants"
        )
    print(
        f"{str(probe_op):>16}  {len(probe_window):>5}  {len(supports[True]):>22}  {'yes':>19}"
    )

print(
    "\n-> identical support; the amplitudes differ, and pooled SQD only consumes the support\n"
)

# 2. what does each one cost on this backend?
cost_qeb = excitation_costs(
    len(sp_sd), ranked_sd, costing_manager, parity=False
)
cost_jw = excitation_costs(
    len(sp_sd), ranked_sd, costing_manager, parity=True
)

def species(op):
    return "same" if len({sp_sd[i].tz for i in op}) == 1 else "pn"

print(
    f"{'excitation':>10}  {'count':>5}  {'QEB 2q depth':>14}  {'fermionic 2q depth':>19}"
)
for group in ("same", "pn"):
    q = [
        c
        for (op, _, _), c in zip(ranked_sd, cost_qeb)
        if species(op) == group
    ]
    j = [
        c for (op, _, _), c in zip(ranked_sd, cost_jw) if species(op) == group
    ]
    print(
        f"{group:>10}  {len(q):>5}  {f'{min(q)}-{max(q)}':>14}  {f'{min(j)}-{max(j)}':>19}"
    )
print(
    f"{'pool total':>10}  {len(ranked_sd):>5}  {sum(cost_qeb):>14}  {sum(cost_jw):>19}"
)
print(
    f"\nfermionic / qubit-excitation cost ratio: {sum(cost_jw) / sum(cost_qeb):.2f}x"
)
print(
    f"\nensemble capacity: {N_CIRCUITS} circuits at two-qubit depth {DEPTH_BUDGET}"
)

excitation   span  reachable determinants   same as fermionic?
    (4, 9, 5, 8)      6                       2                  yes
(16, 21, 17, 20)      6                       2                  yes
    (4, 9, 6, 7)      6                       2                  yes

-> identical support; the amplitudes differ, and pooled SQD only consumes the support

excitation  count    QEB 2q depth   fermionic 2q depth
      same     26           40-48               48-144
        pn     52           48-48               48-256
pool total     78            3728                 9112

fermionic / qubit-excitation cost ratio: 2.44x

ensemble capacity: 16 circuits at two-qubit depth 300

circuits_sd, bins_sd, isa_sd = pack_to_budget(
    len(sp_sd),
    occ_sd,
    ranked_sd,
    cost_qeb,
    DEPTH_BUDGET,
    N_CIRCUITS,
    pass_manager,
)

PACKED_SD = sum(len(b) for b in bins_sd)
worst_sd = max(two_qubit_depth(c) for c in isa_sd)
worst_count_sd = max(two_qubit_count(c) for c in isa_sd)

print(
    f"packed {PACKED_SD} of {len(ranked_sd)} excitations into {N_CIRCUITS} circuits"
)
print(f"  excitations per circuit  {[len(b) for b in bins_sd]}")
print(f"  two-qubit depth          {[two_qubit_depth(c) for c in isa_sd]}")
print(f"  two-qubit gates          {[two_qubit_count(c) for c in isa_sd]}")
print(
    f"\nworst circuit: two-qubit depth {worst_sd} of a {DEPTH_BUDGET} budget, "
    f"{worst_count_sd} two-qubit gates"
)

packed 78 of 78 excitations into 16 circuits
  excitations per circuit  [5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 4, 4]
  two-qubit depth          [228, 182, 177, 220, 214, 220, 226, 224, 222, 222, 181, 179, 136, 179, 171, 181]
  two-qubit gates          [234, 231, 227, 228, 225, 225, 233, 229, 233, 226, 230, 223, 232, 226, 176, 185]

worst circuit: two-qubit depth 228 of a 300 budget, 234 two-qubit gates

Étape 3 : Exécuter en utilisant les primitives Qiskit

Soumettez un job par problème, l'ensemble complet étant fourni comme une seule liste de circuits. Le twirling des portes et de la mesure ainsi que le découplage dynamique sont activés pour réduire les effets du bruit matériel. Leur bénéfice dépend du circuit et du backend.

L'ID de chaque job est affiché. Utilisez service.job("JOB_ID") pour récupérer le job terminé et ses résultats sans utiliser de temps QPU supplémentaire.

def sample(isa_circuits, shots, tags):
    """Submit one Sampler job; return the per-circuit bit arrays and the measured QPU seconds."""
    sampler = SamplerV2(mode=backend)
    sampler.options.environment.job_tags = tags
    sampler.options.twirling.enable_gates = True
    sampler.options.twirling.enable_measure = True
    sampler.options.dynamical_decoupling.enable = True
    sampler.options.dynamical_decoupling.sequence_type = "XY4"

    job = sampler.run(isa_circuits, shots=shots)
    print(
        f"job {job.job_id()}: {len(isa_circuits)} circuits x {shots:,} shots "
        f"on {backend.name}"
    )
    return [pub.data.meas for pub in job.result()]

def pool_samples(bit_arrays, sp):
    """Merge the ensemble's bit arrays into one bitstring matrix and probability vector."""
    matrices, weights, total = [], [], 0
    for bit_array in bit_arrays:
        matrix, probabilities = bit_array_to_arrays(bit_array)
        matrices.append(matrix)
        weights.append(probabilities * bit_array.num_shots)
        total += bit_array.num_shots
    counts = np.concatenate(weights)
    matrix = np.vstack(matrices)
    # the same bitstring can appear in more than one circuit; merge duplicate rows
    unique, inverse = np.unique(matrix, axis=0, return_inverse=True)
    merged = np.zeros(len(unique))
    np.add.at(merged, inverse.ravel(), counts)
    return unique, merged / merged.sum(), total

bit_arrays_sd = sample(isa_sd, SHOTS, JOB_TAGS + ["20Ne"])
matrix_sd, probs_sd, shots_sd = pool_samples(bit_arrays_sd, sp_sd)

survivors_sd, _ = postselect_by_hamming_right_and_left(
    matrix_sd,
    probs_sd.copy(),
    hamming_right=N_PROTONS,
    hamming_left=N_NEUTRONS,
)
shot_survival_sd = float(
    probs_sd[
        (matrix_sd[:, len(sp_sd) // 2 :].sum(axis=1) == N_PROTONS)
        & (matrix_sd[:, : len(sp_sd) // 2].sum(axis=1) == N_NEUTRONS)
    ].sum()
)

reference_bits = "".join(
    "1" if q in occ_sd else "0" for q in range(len(sp_sd))
)[::-1]
print(f"\n{shots_sd:,} shots  ->  {len(matrix_sd):,} distinct bitstrings")
print(
    f"  {shot_survival_sd:6.1%} of shots carry the right proton and neutron numbers"
)
print(f"  {len(survivors_sd):,} distinct bitstrings do")

order = np.argsort(-probs_sd)
half = len(sp_sd) // 2
print(f"\n{'neutrons':>{half}} | {'protons':<{half}}   share")
for i in order[:4]:
    bits = "".join("1" if b else "0" for b in matrix_sd[i])
    tag = "   <- reference determinant" if bits == reference_bits else ""
    print(f"{bits[:half]} | {bits[half:]}  {probs_sd[i]:6.2%}{tag}")

if len(survivors_sd) == 0:
    raise RuntimeError(
        "no shot carried the right nucleon numbers; check the backend and "
        "the transpiled circuits before spending more QPU time"
    )

job dap30qtr85ps73fg21p0: 16 circuits x 10,000 shots on ibm_phoenix

160,000 shots  ->  17,221 distinct bitstrings
   31.5% of shots carry the right proton and neutron numbers
  973 distinct bitstrings do

    neutrons | protons        share
001000010000 | 001000010000  20.08%   <- reference determinant
000000010000 | 001000010000   2.25%
001000010000 | 001000000000   2.19%
001000010000 | 000000010000   1.93%

Étape 4 : post-traiter et retourner le résultat dans le format classique souhaité

Convertis les échantillons quantiques en une estimation d'énergie à l'aide des contraintes de symétrie nucléaire décrites dans la section Contexte.

La récupération de configuration répare les deux nombres de nucléons. recover_configurations prend chaque shot qui a un nombre incorrect de protons ou de neutrons et inverse les bits les moins cohérents avec l'estimation actuelle des occupations orbitales moyennes, au lieu de le rejeter. Lors du premier passage, l'estimation d'occupation provient des shots qui ont déjà survécu ; ensuite, elle provient du vecteur propre du sous-espace précédent, ce qui rend la procédure auto-cohérente.

$M_J$ et la parité sont imposées sur les produits recombinés, pas sur des shots entiers. Chaque shot réparé contribue une moitié proton et une moitié neutron, et le sous-espace est engendré par chaque produit d'une configuration de protons échantillonnée avec une configuration de neutrons échantillonnée qui aboutit à $M_J = 0$ avec la bonne parité. Filtrer des shots entiers sur le $M_J$ total jetterait à la place deux bonnes moitiés au profit d'un nombre quantique qui appartient à leur combinaison.

Les quatre vérifications de nombres quantiques rejettent des fractions différentes d'échantillons. Les deux nombres de nucléons représentent l'essentiel du filtrage. La parité est automatiquement satisfaite au sein d'une seule couche majeure : chaque orbitale $sd$ a un $\ell$ pair et chaque orbitale $pf$ un $\ell$ impair, donc une fois que les nombres de nucléons sont corrects, la parité ne peut pas être incorrecte. La vérification de parité est conservée car un espace modèle inter-couches en ferait une contrainte indépendante. La vérification de $M_J$ maintient les produits dans le secteur de moment angulaire cible. L'intérêt d'avoir quatre nombres quantiques exacts est qu'ils sont peu coûteux et exacts, non que chacun soit un filtre important.

La diagonalisation donne une borne supérieure variationnelle. Comme le sous-espace de chaque itération contient le précédent, la séquence d'énergies diminue de façon monotone, et chaque élément de cette séquence est une borne supérieure rigoureuse sur l'énergie réelle de l'état fondamental, indépendamment du bruit dans les échantillons qui l'ont produite.

result_sd = recovery_loop(
    inter_sd,
    sp_sd,
    matrix_sd,
    probs_sd,
    occ_sd,
    N_PROTONS,
    N_NEUTRONS,
    max_iterations=4,
    max_dimension=MAX_DIMENSION,
    seed=42,
)

E_SQD_SD = result_sd["energy"]
recovered_sd = 100 * (E_SQD_SD - E_REF_SD) / (E_EXACT_SD - E_REF_SD)

print(f"\nreference determinant   {E_REF_SD:11.6f} MeV")
print(
    f"pooled SQD upper bound         {E_SQD_SD:11.6f} MeV   "
    f"(subspace dimension {len(result_sd['basis'])} of {len(basis_exact_sd)})"
)
print(f"exact diagonalization   {E_EXACT_SD:11.6f} MeV")
print(f"\ncorrelation energy recovered: {recovered_sd:.1f}%")

energies_sd = [h["energy"] for h in result_sd["history"]]
if any(b > a + 1e-9 for a, b in zip(energies_sd, energies_sd[1:])):
    raise AssertionError(
        "the subspaces are not nested; the bound should never rise"
    )
if E_SQD_SD < E_EXACT_SD - 1e-7:
    raise AssertionError(
        f"pooled SQD returned {E_SQD_SD:.6f}, below the exact {E_EXACT_SD:.6f}; "
        "a subspace bound cannot beat the full diagonalization"
    )

iteration 1: 66 proton x 66 neutron halves -> dimension 640, E = -40.472331 MeV
  iteration 2: 66 proton x 66 neutron halves -> dimension 640, E = -40.472331 MeV

reference determinant    -29.765549 MeV
pooled SQD upper bound          -40.472331 MeV   (subspace dimension 640 of 640)
exact diagonalization    -40.472331 MeV

correlation energy recovered: 100.0%

Évaluer les résultats

Utilise les vérifications suivantes pour évaluer tes résultats sur un backend de classe Heron avec ces paramètres :

La survie des shots sur les deux nombres de nucléons mesure la fraction de shots ayant le bon nombre de protons et de neutrons. Elle peut diminuer à mesure que le registre grandit. Un taux de survie proche de zéro peut indiquer un problème d'exécution du circuit. Vérifie la profondeur ISA à l'étape 2 et la calibration du backend, pas le post-traitement.
La boucle de récupération devrait afficher une dimension de sous-espace qui reste constante ou augmente, et une énergie qui reste constante ou diminue à chaque itération. Si l'itération 1 atteint déjà MAX_DIMENSION, c'est le solveur classique, plutôt que l'échantillonnage, qui est la contrainte limitante.
La fraction récupérée pour $^{20}\mathrm{Ne}$ devrait être élevée, car le plafond de l'ansatz calculé à l'étape 1 est l'espace complet de 640 déterminants ; cette exécution est celle où l'échantillonnage, et non l'expressivité, est le seul obstacle.
Les deux assertions de la cellule précédente vérifient les bornes variationnelles. Une borne qui augmente signifie que les sous-espaces ont cessé d'être imbriqués, et une borne inférieure à l'énergie exacte signifie qu'il y a un problème avec le hamiltonien, pas avec le matériel.

De façon contre-intuitive, un backend plus bruité peut donner une borne légèrement meilleure qu'un backend propre, car les erreurs produisent des demi-configurations valides que le circuit idéal n'aurait jamais échantillonnées, et élargir un sous-espace variationnel ne peut pas augmenter sa plus petite valeur propre. La simulation bruitée peut démontrer le même effet ; ce tutoriel le montre avec des échantillons matériels.

# IBM Carbon palette: Blue 60 and Blue 80 for data, Gray 100/70/30 for ink and rules
SURFACE, INK, MUTED, RULE = "#ffffff", "#161616", "#6f6f6f", "#c6c6c6"
SERIES, DEEP, PURPLE = "#0f62fe", "#002d9c", "#6929c4"

def convergence_plot(
    history, e_ref, e_exact, title, colour=SERIES, full_dim=None
):
    """Energy against subspace dimension, scaled to the data rather than to the full window.

    A good run lands within a fraction of a percent of the exact answer, so an axis spanning
    reference-to-exact would squash every point onto one line.  The axis is therefore scaled to
    the data (plus the exact line, when there is one), and the right-hand axis carries the
    fraction of the correlation energy so the absolute and relative readings sit side by side.
    """
    dimensions = [h["dimension"] for h in history]
    energies = [h["energy"] for h in history]

    fig, ax = plt.subplots(figsize=(7.4, 4.3), facecolor=SURFACE)
    ax.set_facecolor(SURFACE)
    ax.plot(
        dimensions,
        energies,
        "-o",
        color=colour,
        linewidth=2,
        markersize=8,
        markeredgecolor=SURFACE,
        markeredgewidth=1.5,
        zorder=3,
    )
    stacked = {}
    for h in history:
        # a converged loop repeats the same point; stack the labels so they do not overprint
        key = (round(h["dimension"]), round(h["energy"], 9))
        offset = 12 + 11 * stacked.get(key, 0)
        stacked[key] = stacked.get(key, 0) + 1
        ax.annotate(
            str(h["iteration"]),
            xy=(h["dimension"], h["energy"]),
            xytext=(0, offset),
            textcoords="offset points",
            ha="center",
            fontsize=8,
            color=MUTED,
        )

    span = (max(dimensions) - min(dimensions)) or max(1, max(dimensions) // 4)
    x_left, x_right = (
        min(dimensions) - 0.14 * span,
        max(dimensions) + 0.40 * span,
    )
    ax.set_xlim(x_left, x_right)

    floor = min(energies) if e_exact is None else min(min(energies), e_exact)
    height = max(max(energies) - floor, 1e-3)
    ax.set_ylim(floor - 0.30 * height, max(energies) + 0.42 * height)

    if e_exact is not None:
        ax.axhline(
            e_exact, color=MUTED, linestyle="--", linewidth=1, zorder=1
        )
        label = "exact" + (f", {full_dim:,} determinants" if full_dim else "")
        ax.annotate(
            f"{label}   {e_exact:.3f} MeV".replace("-", "\u2212"),
            xy=(x_left, e_exact),
            xytext=(3, 5),
            textcoords="offset points",
            ha="left",
            va="bottom",
            color=MUTED,
            fontsize=9,
        )

    # the reference determinant is far off this scale; state it rather than plotting it
    ax.annotate(
        f"reference determinant {e_ref:.3f} MeV".replace("-", "\u2212")
        + f"   ({e_ref - max(energies):+.2f} MeV off the top of this axis)".replace(
            "-", "\u2212"
        ),
        xy=(x_right, max(energies) + 0.42 * height),
        xytext=(-3, -12),
        textcoords="offset points",
        ha="right",
        va="top",
        color=MUTED,
        fontsize=8.5,
    )

    if e_exact is not None and abs(e_exact - e_ref) > 1e-9:
        right = ax.twinx()
        low, high = ax.get_ylim()

        def to_percent(e):
            return 100 * (e - e_ref) / (e_exact - e_ref)

        right.set_ylim(to_percent(low), to_percent(high))
        right.set_ylabel("correlation energy recovered (%)", color=MUTED)
        right.tick_params(colors=MUTED)
        for side in ("top", "left"):
            right.spines[side].set_visible(False)
        right.spines["right"].set_color(MUTED)
        right.spines["bottom"].set_color(MUTED)

    ax.set_xlabel("subspace dimension", color=MUTED)
    ax.set_ylabel("ground-state energy (MeV)", color=MUTED)
    ax.set_title(title, color=INK, fontsize=11.5, loc="left", pad=12)
    ax.grid(axis="y", color=RULE, alpha=0.55)
    ax.tick_params(colors=MUTED)
    for side in ("top", "right"):
        ax.spines[side].set_visible(False)
    for side in ("bottom", "left"):
        ax.spines[side].set_color(MUTED)
    fig.tight_layout()
    return fig

convergence_plot(
    result_sd["history"],
    E_REF_SD,
    E_EXACT_SD,
    f"$^{{20}}$Ne: the bound falls as configuration recovery widens the subspace\n"
    f"({backend.name}, {N_CIRCUITS} circuits x {SHOTS:,} shots)",
    full_dim=len(basis_exact_sd),
)
plt.show()

Output of the previous code cell

Exemple matériel à grande échelle

Passer à plus grande échelle ne change que les entrées, donc l'étape suivante consiste à combiner les quatre étapes en une seule fonction et à l'exécuter deux fois, les deux fois sur un registre de 40 qubits dans la couche $pf$ au-dessus d'un cœur $^{40}\mathrm{Ca}$ avec l'interaction GXPF1 [3].

Les deux exécutions illustrent différents aspects du passage à l'échelle :

$^{44}\mathrm{Ti}$ , avec deux protons de valence et deux neutrons de valence, a une base de 4 000 déterminants. Le registre compte 40 qubits, mais le problème reste assez petit pour être diagonalisé exactement sur un ordinateur portable, donc tu peux comparer le résultat matériel à une référence exacte après avoir augmenté la taille du registre.
$^{48}\mathrm{Cr}$ , avec quatre protons de valence et quatre neutrons de valence, possède 1 963 461 déterminants autorisés par la symétrie dans les mêmes 40 qubits. Le solveur dense du tutoriel ne peut pas diagonaliser cet espace complet, donc l'exécution retourne une borne supérieure rigoureuse et le déterminant de référence qu'elle améliore.

Observe deux quantités à travers les deux exécutions. La fraction du pool qui tient dans le budget de portes fixe se réduit à mesure que le pool grandit, et pack_ensemble indique quelle proportion est incluse. Le sous-espace cesse d'être limité par l'échantillonnage et commence à être limité par MAX_DIMENSION, la plus grande matrice que le solveur classique dense construit ici. À cette échelle, un calcul de production utiliserait un solveur d'interaction de configuration sélectionnée (selected-CI).

Combiner les étapes 1 à 4

La fonction suivante appelle les mêmes étapes que le parcours guidé, dans le même ordre.

def sqd_run(snt_file, n_protons, n_neutrons, name, exact=True):
    """The whole workflow for one nucleus.  Returns a record of every stage."""
    # -------------------------Step 1-------------------------
    ms = read_snt(DATA / snt_file, n_protons, n_neutrons)
    sp = m_scheme_states(ms)
    inter = Interaction(ms, sp)
    if sum(1 for s in sp if s.tz == -1) * 2 != len(sp):
        raise ValueError(
            f"{name}: post-selection needs equal proton and neutron state counts"
        )
    reference = reference_determinant(sp, inter, n_protons, n_neutrons)
    e_ref = matrix_element(inter, reference, reference)

    raw = excitation_pool(sp, reference)
    ranked = rank_pool(
        inter, reference, [op for op in raw if conserves_symmetry(sp, op)]
    )
    print(
        f"{name}: {len(sp)} qubits, {n_protons}p + {n_neutrons}n, A = {ms.mass_number}"
    )
    print(
        f"  2p2h pool {len(raw)} raw -> {len(ranked)} symmetry-allowed; "
        f"reference energy {e_ref:.6f} MeV"
    )

    # -------------------------Step 2-------------------------
    costs = excitation_costs(len(sp), ranked, costing_manager)
    circuits, bins, isa = pack_to_budget(
        len(sp),
        reference,
        ranked,
        costs,
        DEPTH_BUDGET,
        N_CIRCUITS,
        pass_manager,
    )
    packed = sum(len(b) for b in bins)
    worst = max(two_qubit_depth(c) for c in isa)
    worst_count = max(two_qubit_count(c) for c in isa)
    print(
        f"  packed {packed} of {len(ranked)} excitations; worst circuit two-qubit depth "
        f"{worst}, {worst_count} two-qubit gates"
    )

    # -------------------------Step 3-------------------------
    # a unique tag per run, so the jobs are findable later
    bit_arrays = sample(isa, SHOTS, JOB_TAGS + [name])
    matrix, probabilities, shots = pool_samples(bit_arrays, sp)
    survival = float(
        probabilities[
            (matrix[:, len(sp) // 2 :].sum(axis=1) == n_protons)
            & (matrix[:, : len(sp) // 2].sum(axis=1) == n_neutrons)
        ].sum()
    )
    print(
        f"  {shots:,} shots -> {len(matrix):,} distinct bitstrings, "
        f"{survival:.1%} of shots with the right nucleon numbers"
    )
    if survival == 0.0:
        raise RuntimeError(
            f"{name}: no shot carried the right nucleon numbers"
        )

    # -------------------------Step 4-------------------------
    result = recovery_loop(
        inter,
        sp,
        matrix,
        probabilities,
        reference,
        n_protons,
        n_neutrons,
        max_iterations=4,
        max_dimension=MAX_DIMENSION,
        seed=42,
    )
    energy = result["energy"]

    full_dim = count_basis(sp, n_protons, n_neutrons)  # cheap, even when huge
    e_exact = None
    if exact:
        full = full_basis(sp, n_protons, n_neutrons)
        if len(full) != full_dim:
            raise AssertionError(
                f"{name}: counted {full_dim} determinants but enumerated "
                f"{len(full)}"
            )
        e_exact, _ = ground_state(inter, full)

    print(f"  reference {e_ref:11.6f} MeV     pooled SQD {energy:11.6f} MeV")
    if e_exact is not None:
        print(
            f"  exact     {e_exact:11.6f} MeV  (dimension {full_dim})  ->  "
            f"{100 * (energy - e_ref) / (e_exact - e_ref):.1f}% of the correlation energy"
        )
        if energy < e_exact - 1e-7:
            raise AssertionError(
                f"{name}: pooled SQD bound is below the exact energy"
            )
    else:
        print(
            f"  no exact reference: the symmetry-allowed basis is {full_dim:,} determinants"
        )
        print(
            f"  the bound captures {energy - e_ref:.6f} MeV of correlation energy"
        )
    print()

    return dict(
        name=name,
        qubits=len(sp),
        pool=len(ranked),
        packed=packed,
        two_qubit=worst,
        two_qubit_gates=worst_count,
        shots=shots,
        distinct=len(matrix),
        survival=survival,
        dimension=len(result["basis"]),
        full_dim=full_dim,
        e_ref=e_ref,
        e_sqd=energy,
        e_exact=e_exact,
        history=result["history"],
        # the subspace and its eigenvector cannot be reconstructed from the summary --
        # they depend on the sampled shots -- so keep them for the scaling analysis
        interaction=inter,
        states=sp,
        reference=reference,
        ranked=ranked,
        basis=result["basis"],
        vector=result["vector"],
    )

pretty = {"20Ne": "$^{20}$Ne", "44Ti": "$^{44}$Ti", "48Cr": "$^{48}$Cr"}

small_scale = dict(
    name="20Ne",
    qubits=len(sp_sd),
    pool=len(ranked_sd),
    packed=PACKED_SD,
    two_qubit=worst_sd,
    two_qubit_gates=worst_count_sd,
    shots=shots_sd,
    distinct=len(matrix_sd),
    survival=shot_survival_sd,
    dimension=len(result_sd["basis"]),
    full_dim=len(basis_exact_sd),
    e_ref=E_REF_SD,
    e_sqd=E_SQD_SD,
    e_exact=E_EXACT_SD,
    history=result_sd["history"],
    interaction=inter_sd,
    states=sp_sd,
    reference=occ_sd,
    ranked=ranked_sd,
    basis=result_sd["basis"],
    vector=result_sd["vector"],
)

$^{44}\mathrm{Ti}$ : le même flux de travail sur un registre de 40 qubits

La couche $pf$ au-dessus de $^{40}\mathrm{Ca}$ compte quatre orbitales par espèce et 20 sous-états magnétiques chacune, donc le registre est de 40 qubits. Deux protons de valence et deux neutrons de valence forment $^{44}\mathrm{Ti}$ , avec 4 000 déterminants autorisés par la symétrie — environ six fois la base de $^{20}\mathrm{Ne}$ , en utilisant 40 qubits au lieu de 24.

C'est le plus grand des deux exemples que le notebook peut résoudre exactement, tu peux donc comparer le résultat matériel à une référence exacte.

large_scale_verified = sqd_run("gxpf1.snt", 2, 2, "44Ti", exact=True)

44Ti: 40 qubits, 2p + 2n, A = 44
  2p2h pool 1602 raw -> 174 symmetry-allowed; reference energy -44.309387 MeV
  packed 96 of 174 excitations; worst circuit two-qubit depth 272, 285 two-qubit gates
job dap31a02fm4c73f67dp0: 16 circuits x 10,000 shots on ibm_phoenix
  160,000 shots -> 48,170 distinct bitstrings, 18.6% of shots with the right nucleon numbers
  iteration 1: 187 proton x 189 neutron halves -> dimension 3891, E = -47.849086 MeV
  iteration 2: 190 proton x 190 neutron halves -> dimension 4000, E = -47.876666 MeV
  iteration 3: 190 proton x 190 neutron halves -> dimension 4000, E = -47.876666 MeV
  reference  -44.309387 MeV     pooled SQD  -47.876666 MeV
  exact      -47.876666 MeV  (dimension 4000)  ->  100.0% of the correlation energy

$^{48}\mathrm{Cr}$ : au-delà de la capacité de diagonalisation exacte du tutoriel

Ajouter deux protons et deux neutrons utilise le même registre de 40 qubits (4, 4 pour $^{48}\mathrm{Cr}$ ) et augmente la taille de la base d'un facteur d'environ 491, jusqu'à 1 963 461 déterminants autorisés par la symétrie. Cette matrice dépasse largement tout ce que ce tutoriel construira, donc exact=False : il n'y a pas d'énergie de référence exacte, seulement la borne variationnelle et le déterminant de référence qu'elle améliore.

Deux choses changent à cette échelle, et les deux sont visibles dans l'affichage. Le pool grandit jusqu'à plusieurs centaines d'excitations autorisées, donc le budget de portes fixe n'en couvre désormais qu'une minorité plutôt que la totalité. De plus, le sous-espace produit engendré par les échantillons est plus grand que MAX_DIMENSION, donc le solveur dense le tronque selon le poids échantillonné. La borne reste rigoureuse mais peut être moins précise qu'une borne calculée à partir de toutes les configurations échantillonnées. Un calcul de production conserverait les échantillons et utiliserait un solveur prenant en charge un sous-espace plus grand.

large_scale_unverified = sqd_run("gxpf1.snt", 4, 4, "48Cr", exact=False)

48Cr: 40 qubits, 4p + 4n, A = 48
  2p2h pool 5536 raw -> 582 symmetry-allowed; reference energy -93.041237 MeV
  packed 96 of 582 excitations; worst circuit two-qubit depth 224, 279 two-qubit gates
job dap32a02fm4c73f67eog: 16 circuits x 10,000 shots on ibm_phoenix
  160,000 shots -> 55,436 distinct bitstrings, 18.6% of shots with the right nucleon numbers
  iteration 1: 223 proton x 223 neutron halves -> dimension 3977, E = -96.481598 MeV
  iteration 2: 223 proton x 223 neutron halves -> dimension 3977, E = -96.481598 MeV
  reference  -93.041237 MeV     pooled SQD  -96.481598 MeV
  no exact reference: the symmetry-allowed basis is 1,963,461 determinants
  the bound captures -3.440361 MeV of correlation energy

Évaluer un résultat sans référence exacte

L'exécution $^{48}\mathrm{Cr}$ n'a pas de référence exacte dans ce tutoriel. Utilise les échantillons existants pour évaluer la convergence et comparer avec la référence de sélection classique, sans temps QPU supplémentaire ni diagonalisation de l'espace complet.

Est-ce que c'est convergé ? Réordonne les déterminants retenus selon leur poids dans le vecteur propre convergé et les sous-espaces deviennent imbriqués, donc diagonaliser le bloc principal $d \times d$ pour une échelle de valeurs de $d$ retrace la descente de la borne sur deux décades de taille de sous-espace. Si elle continue de chuter fortement au plus grand $d$ , la limite de dimension du solveur classique est la contrainte limitante et MAX_DIMENSION est le paramètre à augmenter. Si elle s'est stabilisée, ajouter davantage de déterminants retenus n'apporte que peu d'amélioration ; progresser davantage peut nécessiter d'échantillonner des configurations supplémentaires. Le hamiltonien est construit une fois à sa taille complète et chaque échelon en est un bloc principal, donc tout le balayage coûte une seule construction de matrice plutôt qu'une par échelon.

Comment l'échantillonnage quantique se compare-t-il à la sélection classique ? Compare avec un sous-espace de la même taille choisi par la procédure de sélection classique : prends le pool classé par la théorie des perturbations par ordre de score, fais croître le sous-espace produit jusqu'à la même dimension, et diagonalise-le à la place. Les deux courbes sont des bornes supérieures rigoureuses sur le même hamiltonien, donc celle qui est la plus basse à dimension égale a choisi les meilleurs déterminants. Cette comparaison détermine si l'échantillonnage matériel améliore l'estimation d'énergie par rapport à cette référence classique.

Ce sous-espace n'est pas sélectionné pour les états excités. La récupération de configuration oriente le sous-espace à l'aide des occupations de l'état fondamental, donc les valeurs propres supérieures sont bien plus éloignées de la convergence que la plus basse, et la première énergie d'excitation ressort bien au-dessus du $2^+$ mesuré. Atteindre correctement les états excités nécessite un sous-espace sélectionné pour eux.

def subspace_scaling(
    inter, basis, vector, points=18, smallest=32, largest=None
):
    """Nested Rayleigh-Ritz sweep: the lowest eigenvalue of the leading d x d block, for a ladder of d.

    Reordering the basis by descending weight in the converged eigenvector makes every subspace in
    the ladder a subset of the next, so the energies fall monotonically and each one is a valid
    variational bound.  H is built once at full size; each rung is a principal block.
    """
    order = np.argsort(-(np.abs(vector) ** 2))
    ordered = [basis[i] for i in order]
    weights = (np.abs(vector) ** 2)[order]
    if (
        largest is not None
    ):  # cap the ladder so two subspaces end at a common dimension
        ordered, weights = ordered[:largest], weights[:largest]
    H = subspace_hamiltonian(inter, ordered)
    dimensions = np.unique(
        np.geomspace(smallest, len(ordered), points).astype(int)
    )
    rows = [
        (
            int(d),
            float(
                eigh(H[:d, :d], eigvals_only=True, subset_by_index=[0, 0])[0]
            ),
        )
        for d in dimensions
    ]
    return rows, np.cumsum(weights)

def classical_selection(
    inter, sp, reference, ranked, target, n_protons, n_neutrons
):
    """The subspace classical perturbative ranking would pick, grown to `target` dimension.

    Same product construction as the sampled subspace, and the same truncation discipline -- half
    configurations are offered to `grow_subspace` in order of importance and it takes as many as
    fit.  The only difference from the sampled path is where the ordering comes from: PT2 score
    here, measured sampling weight there.  So the comparison isolates *which determinants got
    chosen* and nothing else.

    Truncating by any other rule would not be a fair baseline.  Slicing an arbitrarily ordered
    list, for instance, keeps determinants by accident rather than by importance and makes the
    classical subspace look worse than classical selection really is.
    """
    p_ref = tuple(i for i in reference if sp[i].tz == -1)
    n_ref = tuple(i for i in reference if sp[i].tz == +1)
    reached = {reference}
    proton_order, neutron_order = [p_ref], [n_ref]
    seen_p, seen_n = {p_ref}, {n_ref}
    product_budget = 4 * target

    for op, _, _ in ranked:  # ranked is already in descending PT2 score
        h1, h2, v1, v2 = op
        fresh = {
            tuple(sorted(set(d) - {h1, h2} | {v1, v2}))
            for d in reached
            if {h1, h2} <= set(d) and not {v1, v2} & set(d)
        }
        reached |= fresh
        for det in fresh:  # first appearance fixes a half's rank
            half_p = tuple(i for i in det if sp[i].tz == -1)
            half_n = tuple(i for i in det if sp[i].tz == +1)
            if half_p not in seen_p:
                seen_p.add(half_p)
                proton_order.append(half_p)
            if half_n not in seen_n:
                seen_n.add(half_n)
                neutron_order.append(half_n)
        if len(proton_order) * len(neutron_order) > product_budget:
            # Half-configuration products over-count the subspace, because only the
            # symmetry-allowed ones survive `product_subspace`.  Stopping on the product
            # count alone can therefore leave the basis far short of `target`, so check
            # the dimension actually realized and widen the budget if it falls short.
            trial, _, _ = grow_subspace(
                sp,
                [p_ref],
                [n_ref],
                proton_order,
                neutron_order,
                n_protons,
                n_neutrons,
                max_dimension=target,
            )
            if len(trial) >= target:
                break
            product_budget *= 2

    basis, _, _ = grow_subspace(
        sp,
        [p_ref],
        [n_ref],
        proton_order,
        neutron_order,
        n_protons,
        n_neutrons,
        max_dimension=target,
    )
    return basis

run = large_scale_unverified
if "basis" not in run:
    raise RuntimeError(
        "this cell needs the subspace and eigenvector that sqd_run now returns; "
        "re-run the sqd_run definition and the 48Cr cell"
    )

print(
    f"{run['name']}: sweeping nested subspaces of the sampled basis "
    f"(dimension {run['dimension']})"
)
sampled_rows, cumulative = subspace_scaling(
    run["interaction"], run["basis"], run["vector"]
)

print(
    f"{run['name']}: building the classically selected subspace at the same dimension"
)
classical_basis = classical_selection(
    run["interaction"],
    run["states"],
    run["reference"],
    run["ranked"],
    run["dimension"],
    4,
    4,
)
# Both subspaces must be scored at the same dimension.  Symmetry filtering can still leave
# the classical construction short of the target when the ranked pool runs out, so take the
# dimension both actually reach, cap both ladders there, and verify they agree.
common_dim = min(sampled_rows[-1][0], len(classical_basis))
if common_dim < sampled_rows[-1][0]:
    sampled_rows, _ = subspace_scaling(
        run["interaction"], run["basis"], run["vector"], largest=common_dim
    )
classical_rows, _ = subspace_scaling(
    run["interaction"],
    classical_basis,
    ground_state(run["interaction"], classical_basis)[1],
    largest=common_dim,
)
if sampled_rows[-1][0] != classical_rows[-1][0]:
    raise RuntimeError(
        f"comparison dimensions differ: sampled {sampled_rows[-1][0]}, "
        f"classical {classical_rows[-1][0]}"
    )

advantage = sampled_rows[-1][1] - classical_rows[-1][1]
direction = "lower" if advantage < 0 else "higher"
verdict = "beats" if advantage < 0 else "does not beat"
descent = next(
    e for d, e in reversed(sampled_rows) if d <= sampled_rows[-1][0] / 2
)
for fraction in (0.90, 0.99):
    count = int(np.searchsorted(cumulative, fraction) + 1)
    print(
        f"  {fraction:.0%} of the eigenvector norm sits on {count} determinants "
        f"({count / run['full_dim']:.1e} of the {run['full_dim']:,}-determinant space)"
    )
print(
    f"  bound still falling {1000 * (sampled_rows[-1][1] - descent):+.1f} keV "
    f"over the last doubling of dimension"
)
print(
    f"  sampled {sampled_rows[-1][1]:.6f} MeV vs classically selected "
    f"{classical_rows[-1][1]:.6f} MeV at a verified common dimension of "
    f"{classical_rows[-1][0]:,}"
)
print(
    f"  -> the sampled subspace is {abs(advantage) * 1000:.0f} keV {direction}"
)

48Cr: sweeping nested subspaces of the sampled basis (dimension 3977)
48Cr: building the classically selected subspace at the same dimension
  90% of the eigenvector norm sits on 107 determinants (5.4e-05 of the 1,963,461-determinant space)
  99% of the eigenvector norm sits on 593 determinants (3.0e-04 of the 1,963,461-determinant space)
  bound still falling -15.6 keV over the last doubling of dimension
  sampled -96.481598 MeV vs classically selected -95.314510 MeV at a verified common dimension of 3,957
  -> the sampled subspace is 1167 keV lower

fig, axes = plt.subplots(1, 2, figsize=(11.2, 4.0), facecolor=SURFACE)

# left: two nested convergence curves on the same axes
ax = axes[0]
ax.set_facecolor(SURFACE)
ax.plot(
    [d for d, _ in sampled_rows],
    [e for _, e in sampled_rows],
    "-o",
    color=SERIES,
    linewidth=2,
    markersize=5,
    markeredgecolor=SURFACE,
    markeredgewidth=1,
    zorder=4,
    label="sampled on the QPU",
)
ax.plot(
    [d for d, _ in classical_rows],
    [e for _, e in classical_rows],
    "--s",
    color=MUTED,
    linewidth=1.6,
    markersize=4,
    markeredgecolor=SURFACE,
    markeredgewidth=1,
    zorder=3,
    label="classically selected, same size",
)
ax.axhline(run["e_ref"], color=RULE, linestyle=":", linewidth=1.2, zorder=1)
ax.annotate(
    f"reference determinant {run['e_ref']:.2f} MeV".replace("-", "\u2212"),
    xy=(sampled_rows[-1][0], run["e_ref"]),
    xytext=(-2, 4),
    textcoords="offset points",
    ha="right",
    va="bottom",
    color=MUTED,
    fontsize=8,
)

# mark the gap between the two curves at the largest dimension, not either curve alone
edge = sampled_rows[-1][0]
ax.plot(
    [edge, edge],
    [classical_rows[-1][1], sampled_rows[-1][1]],
    "-",
    color=SERIES,
    linewidth=1.0,
    alpha=0.7,
    zorder=2,
)
ax.annotate(
    f"{abs(advantage) * 1000:.0f} keV {direction}\nat equal dimension",
    xy=(edge, 0.5 * (classical_rows[-1][1] + sampled_rows[-1][1])),
    xytext=(-8, 0),
    textcoords="offset points",
    ha="right",
    va="center",
    color=SERIES,
    fontsize=8.5,
)

ax.set_xscale("log")
ax.set_xlim(sampled_rows[0][0] * 0.75, edge * 1.5)
ax.set_xlabel("subspace dimension", color=MUTED)
ax.set_ylabel("variational upper bound (MeV)", color=MUTED)
ax.set_title(
    f"{pretty[run['name']]}: the bound, and the subspace it {verdict}",
    color=INK,
    fontsize=11,
    loc="left",
    pad=10,
)
legend = ax.legend(frameon=False, fontsize=8.5, loc="lower left")
for text in legend.get_texts():
    text.set_color(MUTED)

# right: why a few thousand determinants can bound two million
ax = axes[1]
ax.set_facecolor(SURFACE)
ranks = np.arange(1, len(cumulative) + 1)
ax.plot(ranks, 100 * cumulative, "-", color=DEEP, linewidth=2, zorder=3)
for fraction, style, label_y in ((0.90, ":", 46), (0.99, "--", 24)):
    count = int(np.searchsorted(cumulative, fraction) + 1)
    ax.axvline(count, color=MUTED, linestyle=style, linewidth=1, zorder=1)
    ax.annotate(
        f"{fraction:.0%} of the norm\non {count} determinants",
        xy=(count, label_y),
        xytext=(7, 0),
        textcoords="offset points",
        ha="left",
        va="center",
        color=MUTED,
        fontsize=8.5,
    )
ax.set_xscale("log")
ax.set_xlim(0.8, len(cumulative) * 2.6)
ax.set_ylim(0, 104)
ax.set_xlabel("determinants, ordered by weight", color=MUTED)
ax.set_ylabel("cumulative share of the eigenvector (%)", color=MUTED)
ax.set_title(
    f"Sparsity: {run['full_dim']:,} determinants in the sector",
    color=INK,
    fontsize=11,
    loc="left",
    pad=10,
)

for ax in axes:
    ax.grid(axis="y", color=RULE, alpha=0.55)
    ax.tick_params(colors=MUTED, labelsize=8.5)
    for side in ("top", "right"):
        ax.spines[side].set_visible(False)
    for side in ("bottom", "left"):
        ax.spines[side].set_color(MUTED)
fig.tight_layout()
plt.show()

Output of the previous code cell

Comparer les trois exécutions

Les énergies absolues ne sont pas comparables entre différents noyaux et différentes interactions, donc concentre-toi sur la fraction de l'énergie de corrélation récupérée à travers les exécutions, lorsqu'une référence exacte est disponible. Compare aussi la profondeur du circuit et la fraction de shots rejetés.

runs = [small_scale, large_scale_verified, large_scale_unverified]

print(
    f"{'run':>6}  {'qubits':>6}  {'pool':>9}  {'2q depth':>8}  {'2q gates':>8}  "
    f"{'shots kept':>10}  {'dim':>6}  {'of':>9}  {'% corr':>7}"
)
for r in runs:
    fraction = (
        "--"
        if r["e_exact"] is None
        else f"{100 * (r['e_sqd'] - r['e_ref']) / (r['e_exact'] - r['e_ref']):.1f}%"
    )
    coverage = "{}/{}".format(r["packed"], r["pool"])
    print(
        f"{r['name']:>6}  {r['qubits']:>6}  {coverage:>9}  "
        f"{r['two_qubit']:>8}  {r['two_qubit_gates']:>8}  {r['survival']:>9.1%}  "
        f"{r['dimension']:>6}  {(r['full_dim'] or 0):>9,}  {fraction:>7}"
    )

print()
for r in runs:
    exact = (
        f"exact {r['e_exact']:11.6f}"
        if r["e_exact"] is not None
        else "exact  unavailable"
    )
    print(
        f"{r['name']:>6}   reference {r['e_ref']:11.6f}   pooled SQD {r['e_sqd']:11.6f}   {exact} MeV"
    )

run  qubits       pool  2q depth  2q gates  shots kept     dim         of   % corr
  20Ne      24      78/78       228       234      31.5%     640        640   100.0%
  44Ti      40     96/174       272       285      18.6%    4000      4,000   100.0%
  48Cr      40     96/582       224       279      18.6%    3977  1,963,461       --

  20Ne   reference  -29.765549   pooled SQD  -40.472331   exact  -40.472331 MeV
  44Ti   reference  -44.309387   pooled SQD  -47.876666   exact  -47.876666 MeV
  48Cr   reference  -93.041237   pooled SQD  -96.481598   exact  unavailable MeV

# Left: how much of the correlation energy was recovered, where the exact answer is known.
# Right: the bound itself for the run that has nothing to score against.
scored = [r for r in runs if r["e_exact"] is not None]

fig, ax = plt.subplots(figsize=(6.4, 3.9), facecolor=SURFACE)
ax.set_facecolor(SURFACE)
labels = [
    f"{pretty[r['name']]}\n{r['qubits']} qubits\n{r['full_dim']:,} determinants"
    for r in scored
]
fractions = [
    100 * (r["e_sqd"] - r["e_ref"]) / (r["e_exact"] - r["e_ref"])
    for r in scored
]
shades = [SERIES, DEEP, PURPLE]
bars = ax.bar(
    labels, fractions, width=0.46, color=shades[: len(scored)], zorder=3
)
for bar, fraction, r in zip(bars, fractions, scored):
    ax.annotate(
        f"{fraction:.1f}%",
        xy=(bar.get_x() + bar.get_width() / 2, fraction),
        xytext=(0, 5),
        textcoords="offset points",
        ha="center",
        va="bottom",
        color=INK,
        fontsize=10,
    )
    ax.annotate(
        f"dim {r['dimension']:,}",
        xy=(bar.get_x() + bar.get_width() / 2, 3),
        ha="center",
        va="bottom",
        color=SURFACE,
        fontsize=8.5,
    )
ax.axhline(100, color=MUTED, linestyle="--", linewidth=1, zorder=1)
ax.annotate(
    "exact diagonalization",
    xy=(-0.45, 100),
    xytext=(0, 4),
    textcoords="offset points",
    ha="left",
    va="bottom",
    color=MUTED,
    fontsize=8.5,
)
ax.set_ylim(0, 118)
ax.set_ylabel("correlation energy recovered (%)", color=MUTED)
ax.set_title(
    f"Where the exact answer is known ({backend.name})",
    color=INK,
    fontsize=11,
    loc="left",
    pad=10,
)
ax.grid(axis="y", color=RULE, alpha=0.55)
ax.tick_params(colors=MUTED, labelsize=8.5)
for side in ("top", "right"):
    ax.spines[side].set_visible(False)
for side in ("bottom", "left"):
    ax.spines[side].set_color(MUTED)
fig.tight_layout()
plt.show()

# the same convergence view as the walkthrough, for the run with no exact reference
convergence_plot(
    large_scale_unverified["history"],
    large_scale_unverified["e_ref"],
    None,
    f"{pretty[large_scale_unverified['name']]}: "
    f"{large_scale_unverified['full_dim']:,} determinants, no exact answer to score against\n"
    f"({backend.name}, {N_CIRCUITS} circuits x {SHOTS:,} shots)",
    colour=DEEP,
)
plt.show()

Output of the previous code cell

Résumé

Un seul flux de travail, inchangé mis à part ses entrées, a été exécuté sur un QPU à trois tailles de problème : un problème à 24 qubits que tu peux vérifier exactement, un problème à 40 qubits que tu peux encore vérifier exactement, et un problème à 40 qubits avec près de deux millions d'états de base, au-delà de la capacité de diagonalisation exacte de ce tutoriel.

Les trois exécutions illustrent les points suivants :

L'étape quantique n'a qu'à proposer des déterminants. Le circuit est fixe, initialisé à partir de la théorie des perturbations au second ordre, et jamais optimisé. Rien dans le flux de travail n'exige que ses amplitudes soient précises, seulement que son support soit utile. La diagonalisation classique dans le sous-espace sélectionné donne une borne supérieure variationnelle, bien que la borne varie selon les configurations échantillonnées.
Les excitations de qubits réduisent la profondeur du circuit. Puisque seul le support compte, les blocs d'excitation fermionique peuvent être remplacés par des excitations de qubits, dont le coût ne croît pas avec la distance entre les orbitales qu'elles relient. L'étape 2 a mesuré le gain sur le backend réel, qui fait la différence entre un circuit qui tient confortablement dans le temps de cohérence et un circuit qui ne le fait pas.
La récupération de configuration réutilise des échantillons bruités. Chaque shot ayant un nombre incorrect de protons ou de neutrons est réparé par rapport à l'estimation d'occupation actuelle plutôt que rejeté, et chaque demi-configuration réparée peut ajouter des configurations au sous-espace. Élargir un sous-espace variationnel ne peut pas augmenter sa plus petite valeur propre. Ce tutoriel démontre la récupération de configuration à l'aide d'échantillons matériels.
La contrainte limitante se déplace à mesure que tu changes d'échelle. À 24 qubits, l'ansatz pouvait atteindre la réponse exacte, et seul l'échantillonnage faisait obstacle. À 40 qubits avec quatre nucléons de valence par espèce, le budget de portes ne couvre qu'une minorité du pool et le solveur classique dense plafonne le sous-espace. Savoir laquelle des trois te limite est la compétence pratique que ce flux de travail enseigne.

Prochaines étapes

Recommandations

Explore ces ressources connexes :

Diagonalisation quantique basée sur l'échantillonnage d'un hamiltonien de chimie : le même algorithme appliqué à la structure électronique, utilisant le solveur selected-CI de l'addon SQD.
Documentation de l'addon SQD : utilitaires de post-sélection, de sous-échantillonnage et de récupération de configuration.
Algorithmes de diagonalisation quantique : un cours complet sur la diagonalisation de sous-espace, y compris les variantes de Krylov.
Introduction à la transpilation : les options du gestionnaire de passes qui comptent lorsqu'un circuit est dominé par des portes à deux qubits.
Modes d'exécution : explore le mode batch pour planifier des jobs indépendants.

Extensions à envisager

Remplacer le solveur dense. MAX_DIMENSION est le plafond de tout à l'échelle $^{48}\mathrm{Cr}$ , et np.linalg.eigh sur une matrice dense en est la raison. Construire le même hamiltonien projeté sous forme de matrice creuse et utiliser un solveur de valeurs propres itératif tel que scipy.sparse.linalg.eigsh, ou un solveur de Davidson ou selected-CI conçu pour les interactions nucléaires à deux corps, pourrait prendre en charge des sous-espaces plus grands. La limite pratique dépend de la parcimonie de la matrice, de la mémoire disponible et de la convergence du solveur, et ce tutoriel ne teste pas les performances de cette extension. qiskit_addon_sqd.fermion.solve_sci de l'addon SQD n'est pas un substitut direct : il encapsule un solveur de structure électronique et attend des intégrales à un et deux corps sous cette forme, donc la structure produit proton $\times$ neutron partagée ne suffit pas à elle seule. L'utiliser signifierait faire correspondre l'interaction de modèle en couches de l'équation (1) à ces intégrales et valider le résultat par rapport aux énergies exactes que ce notebook calcule déjà.
Ajouter le regroupement par lots et le sous-échantillonnage. Le flux de travail SQD groupé publié diagonalise plusieurs sous-échantillons indépendants par itération et conserve le meilleur. Ce tutoriel utilise un seul lot par itération, ce qui est inoffensif pour la borne variationnelle mais ne fournit pas l'information de variance qui indique si davantage de shots seraient utiles.
États excités et autres secteurs. Les valeurs propres supérieures de chaque hamiltonien de sous-espace sont des bornes supérieures sur les états excités du même secteur de symétrie, et exécuter à $M_J \neq 0$ permet d'atteindre d'autres secteurs. La vérification $2^+$ de l'étape 1 constitue déjà la moitié de ce calcul.
Un espace modèle inter-couches. La parité est automatiquement satisfaite au sein d'une seule couche majeure, ce qui explique pourquoi elle n'a aucun effet ici. Un espace $sd$ - $pf$ mélange les parités de $\ell$ , faisant de la parité une véritable quatrième contrainte, que ni la réparation par poids de Hamming de SQD ni la construction produit ne détecteraient à elles seules.
Noyaux de masse impaire. reference_determinant exige un nombre pair de nucléons de valence dans chaque espèce, car c'est un remplissage apparié inversé dans le temps qui impose $M_J = 0$ . Un noyau impair nécessite une cible $M_J$ demi-entière et une référence non appariée.

Annexe

Cette section explique le raisonnement derrière les fonctions utilitaires introduites dans la section Configuration.

Pourquoi la mise à l'échelle de la dépendance en masse n'est pas optionnelle

Les interactions empiriques de modèle en couches sont ajustées à une masse donnée et appliquées à travers une chaîne d'isotopes, les éléments de matrice à deux corps étant mis à l'échelle par $(A/A_{\mathrm{ref}})^{p}$ . Les deux fichiers d'interaction portent $p = -0.3$ , avec $A_{\mathrm{ref}} = 18$ pour la famille USD et $42$ pour GXPF1. Sur la ligne d'en-tête à deux corps d'un fichier .snt, ces deux nombres se trouvent à l'endroit où une fréquence d'oscillateur et une énergie de cœur se trouveraient plausiblement, ce qui les rend faciles à mal interpréter ; lire l'exposant comme une énergie de cœur constante ajoute un décalage parasite à chaque élément diagonal et supprime la mise à l'échelle, changeant l'énergie de corrélation de quelques pourcents. La vérification de symétrie de l'étape 1 ne vérifie pas à elle seule l'échelle d'énergie. Comparer l'énergie d'excitation $2^+$ , mesurée en MeV, à l'expérience fournit une vérification supplémentaire de la mise à l'échelle dépendante de la masse. Une énergie d'excitation est une différence entre niveaux, donc elle ne détecte pas un décalage constant appliqué à toutes les énergies.

Pourquoi la référence est trouvée par recherche plutôt que par remplissage

La référence évidente est le déterminant qui remplit les énergies à une particule les plus basses. Ce n'est pas le déterminant de plus basse énergie, car la diagonale de l'équation (1) inclut le terme à deux corps $\sum_{i<j} \langle ij \| ij \rangle$ , et l'interaction d'appariement préfère fortement occuper des partenaires inversés dans le temps $(+m_j, -m_j)$ au plus grand $|m_j|$ disponible. Dans la couche $sd$ , c'est la différence entre la paire $m_j = \pm 1/2$ et la paire $m_j = \pm 5/2$ de $0d_{5/2}$ , et cela vaut environ 1 MeV ; dans la couche $pf$ , cela vaut plutôt environ 2. Comme l'énergie de référence définit le zéro de la métrique « énergie de corrélation récupérée », un mauvais choix gonfle cette métrique et donne un point de départ moins précis.

Se restreindre aux remplissages appariés rend la recherche exhaustive peu coûteuse, avec $\binom{n_{\mathrm{pairs}}}{k}$ candidats par espèce (quelques milliers au maximum), et garantit $M_J = 0$ . Dans tous les cas de ce tutoriel qui peuvent être vérifiés par rapport à une énumération complète, la recherche retourne le déterminant de diagonale la plus basse au niveau global, qui est aussi la plus grande composante unique de l'état fondamental exact.

Pourquoi l'amplitude au premier ordre, et non l'angle exact à deux niveaux

Diagonaliser le hamiltonien $2 \times 2$ dans l'espace $\{|\Phi_{\mathrm{ref}}\rangle, |\alpha\rangle\}$ donne l'angle de mélange $\theta_{\mathrm{exact}} = \tfrac{1}{2}\arctan(2V/\Delta)$ ; il pourrait être tentant d'appeler cela le bon choix pour une paire de niveaux isolée. Dans cet ansatz, plusieurs dizaines de blocs d'excitation agissent en séquence sur la même référence, donc optimiser chaque bloc séparément n'optimise pas nécessairement le circuit composite.

Le rôle du circuit détermine le choix de l'angle. Puisque $|\tfrac{1}{2}\arctan(2x)| \le |x|$ pour tout $x$ réel, l'angle exact est toujours plus petit en magnitude que l'amplitude au premier ordre $t = V/\Delta$ , et laisse donc toujours plus d'amplitude sur le déterminant de référence. Un circuit qui conserve plus d'amplitude sur la référence retourne la référence plus souvent et des déterminants excités distincts moins souvent. Pour SQD groupé, la sortie utile d'un shot est un déterminant que l'étape classique n'a pas encore vu, ce qui motive l'utilisation de l'angle le plus grand dans ce tutoriel. Aucun des deux angles n'a besoin d'être précis, car la diagonalisation classique rejette entièrement les amplitudes du circuit et redérive les siennes.

Pourquoi SQD groupé peut utiliser des excitations de qubits

L'excitation fermionique $T = a_{v_1}^\dagger a_{v_2}^\dagger a_{h_2} a_{h_1}$ se traduit, via la transformation de Jordan-Wigner, en huit chaînes de Pauli, chacune portant des opérateurs $Z$ sur chaque qubit entre les indices les plus externes. Ces chaînes encodent le signe fermionique, et leur coût croît avec l'étendue, qui, pour une excitation proton-neutron, correspond à tout le registre.

Les supprimer donne l'opérateur d'excitation de qubits de Yordanov et al. [5]. C'est un opérateur différent : l'état qu'il prépare diffère de celui de l'opérateur fermionique par les signes de ses amplitudes, et les deux distributions d'échantillonnage peuvent différer substantiellement. Ce qui ne change pas, c'est quels déterminants ont une amplitude non nulle, car chaque bloc effectue toujours une rotation dans le même espace bidimensionnel $\{|d\rangle, |d'\rangle\}$ pour chaque déterminant $d$ sur lequel il agit, et il conserve toujours exactement les deux nombres de nucléons, $M_J$ et la parité. L'ensemble atteignable de déterminants est donc identique, et cet ensemble atteignable est la seule chose que SQD groupé utilise ; la diagonalisation classique attribue ses propres amplitudes quoi qu'il en soit. L'étape 2 vérifie l'affirmation de support identique sur un opérateur réel du pool et mesure ce que la substitution fait économiser.

La limitation est que les poids d'échantillonnage diffèrent, donc les deux constructions ne découvriront pas les déterminants dans le même ordre pour un nombre fini de shots. Puisque le classement qui décide quelles excitations entrent dans les circuits est classique et inchangé, et que l'étape classique repondère tout de toute façon, la différence de poids d'échantillonnage est un compromis pour une profondeur de circuit réduite.

Pourquoi $M_J$ appartient à l'étape produit

La post-sélection et la récupération de configuration agissent toutes deux sur les poids de Hamming : le nombre de protons dans une moitié du registre, et le nombre de neutrons dans l'autre. $M_J = M_p + M_n$ n'est pas de cette forme. C'est une propriété d'une configuration de protons associée à une configuration de neutrons. Un shot dont la moitié protons et la moitié neutrons portent chacune le bon nombre de nucléons contient deux demi-configurations utilisables même lorsque leurs valeurs de $M_J$ ne s'annulent pas, car la moitié protons à $M_p = +1$ est parfaitement valide une fois associée à une moitié neutrons à $M_n = -1$ . Filtrer des shots entiers sur le $M_J$ total jette les deux moitiés, alors qu'imposer $M_J$ sur les produits recombinés les conserve. Le même argument explique pourquoi recover_configurations n'a besoin d'aucune notion de $M_J$ pour être utile dans ce cas.

Références

J. Robledo-Moreno, M. Motta, H. Haas, et al., "Chemistry beyond the scale of exact diagonalization on a quantum-centric supercomputer", Science Advances 11, eadu9991 (2025). arXiv:2405.05068
B. A. Brown and W. A. Richter, "New USD Hamiltonians for the sd shell", Physical Review C 74, 034315 (2006). Le fichier usda.snt intégré porte les paramètres USDA tels que tabulés par W. A. Richter, S. Mkhize and B. A. Brown, "sd-shell observables for the USDA and USDB Hamiltonians", Physical Review C 78, 064302 (2008).
M. Honma, T. Otsuka, B. A. Brown and T. Mizusaki, "Effective interaction for pf-shell nuclei", Physical Review C 65, 061301(R) (2002).
B. Huron, J. P. Malrieu and P. Rancurel, "Iterative perturbation calculations of ground and excited state energies from multiconfigurational zeroth-order wavefunctions", The Journal of Chemical Physics 58, 5745 (1973).
Y. S. Yordanov, D. R. M. Arvidsson-Shukur and C. H. W. Barnes, "Efficient quantum circuits for quantum computational chemistry", Physical Review A 102, 062612 (2020).
National Nuclear Data Center, Evaluated Nuclear Structure Data File, Brookhaven National Laboratory. Source des énergies d'excitation $2^+$ mesurées citées à l'étape 1.

Résultats d'apprentissage​

Prérequis​

Contexte​

Le workflow​

Deux équations fondamentales​

Les trois exécutions​

Configuration requise​

Configuration​

L'espace de modèle et le registre de qubits​

Recouplage de Clebsch-Gordan​

Éléments de matrice et le test de symétrie​

Le déterminant de référence​

Le réservoir d'excitations et son classement perturbatif​

Blocs d'excitation de qubits​

Le budget de profondeur et l'ensemble de circuits​

Post-traitement : réparer, recombiner, diagonaliser​

Backend, budget et paramètres d'exécution​

Exemple matériel à petite échelle​

Étape 1 : Faire correspondre des entrées classiques à un problème quantique​

Étape 2 : Optimiser le problème pour l'exécution sur du matériel quantique​

Étape 3 : Exécuter en utilisant les primitives Qiskit​

Étape 4 : post-traiter et retourner le résultat dans le format classique souhaité​

Évaluer les résultats​

Exemple matériel à grande échelle​

Combiner les étapes 1 à 4​

44Ti^{44}\mathrm{Ti}44Ti : le même flux de travail sur un registre de 40 qubits​

48Cr^{48}\mathrm{Cr}48Cr : au-delà de la capacité de diagonalisation exacte du tutoriel​

Évaluer un résultat sans référence exacte​

Comparer les trois exécutions​

Résumé​

Prochaines étapes​

Extensions à envisager​

Annexe​

Pourquoi la mise à l'échelle de la dépendance en masse n'est pas optionnelle​

Pourquoi la référence est trouvée par recherche plutôt que par remplissage​

Pourquoi l'amplitude au premier ordre, et non l'angle exact à deux niveaux​

Pourquoi SQD groupé peut utiliser des excitations de qubits​

Pourquoi MJM_JMJ​ appartient à l'étape produit​

Références​

Résultats d'apprentissage

Prérequis

Contexte

Le workflow

Deux équations fondamentales

Les trois exécutions

Configuration requise

Configuration

L'espace de modèle et le registre de qubits

Recouplage de Clebsch-Gordan

Éléments de matrice et le test de symétrie

Le déterminant de référence

Le réservoir d'excitations et son classement perturbatif

Blocs d'excitation de qubits

Le budget de profondeur et l'ensemble de circuits

Post-traitement : réparer, recombiner, diagonaliser

Backend, budget et paramètres d'exécution

Exemple matériel à petite échelle

Étape 1 : Faire correspondre des entrées classiques à un problème quantique

Étape 2 : Optimiser le problème pour l'exécution sur du matériel quantique

Étape 3 : Exécuter en utilisant les primitives Qiskit

Étape 4 : post-traiter et retourner le résultat dans le format classique souhaité

Évaluer les résultats

Exemple matériel à grande échelle

Combiner les étapes 1 à 4

$^{44}\mathrm{Ti}$ : le même flux de travail sur un registre de 40 qubits

$^{48}\mathrm{Cr}$ : au-delà de la capacité de diagonalisation exacte du tutoriel

Évaluer un résultat sans référence exacte

Comparer les trois exécutions

Résumé

Prochaines étapes

Extensions à envisager

Annexe

Pourquoi la mise à l'échelle de la dépendance en masse n'est pas optionnelle

Pourquoi la référence est trouvée par recherche plutôt que par remplissage

Pourquoi l'amplitude au premier ordre, et non l'angle exact à deux niveaux

Pourquoi SQD groupé peut utiliser des excitations de qubits

Pourquoi $M_J$ appartient à l'étape produit

Références
